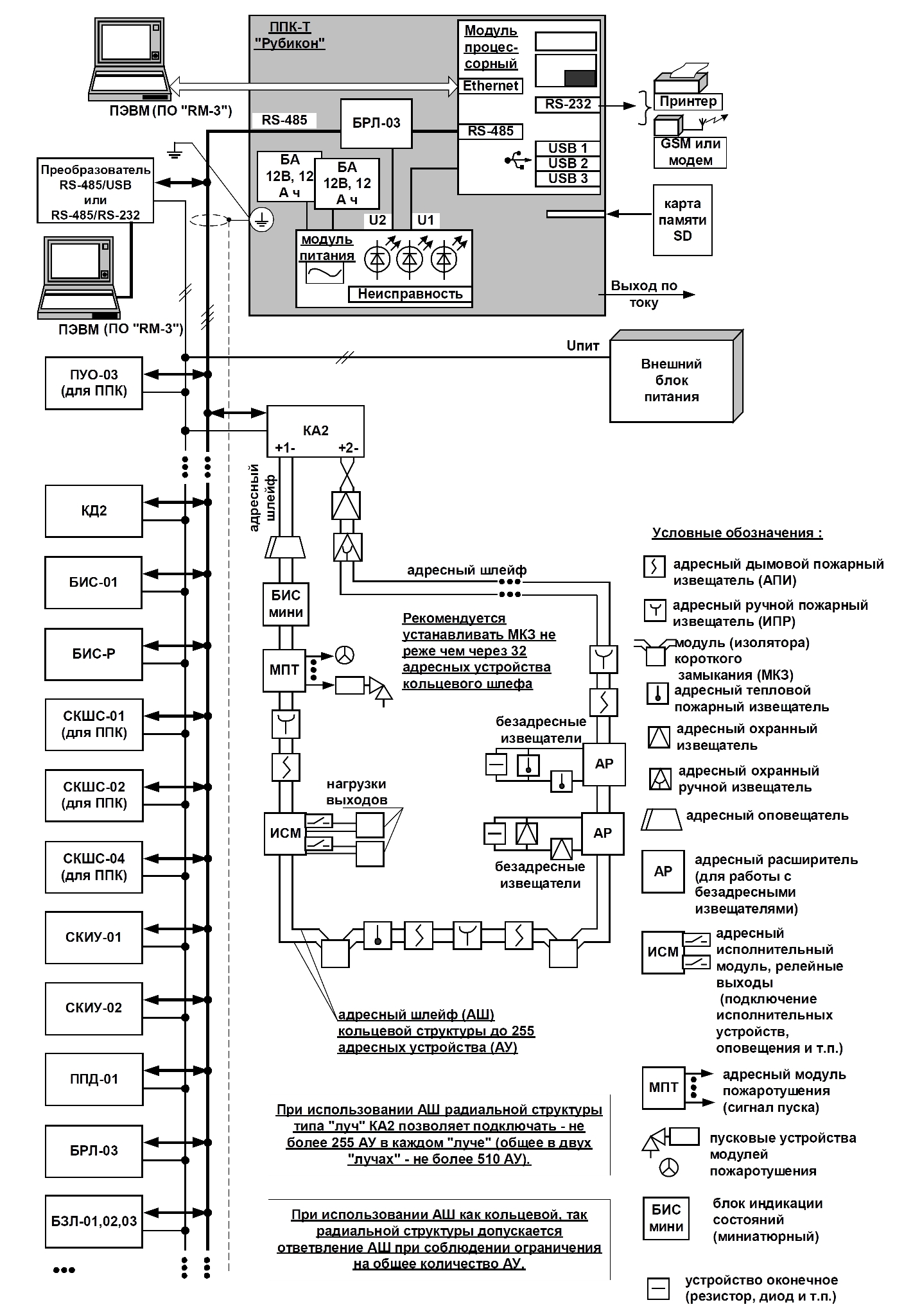

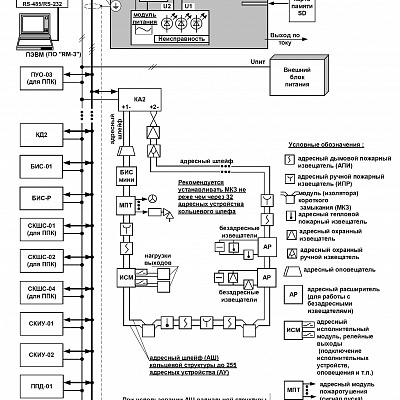

Максимальное количество подключаемых к ППК-Т по интерфейсу RS-485 сетевых устройств составляет 127, и любые из них могут быть сетевыми контроллерами адресного шлейфа КА2. При полном использовании возможностей расширения ППК-Т (т.е. при подключении 127 КА2) число адресных устройств составит: до 32385 АУ в топологии "только кольца" и до 64770 в топологии "только лучи". Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ. На допустимое число АУ и технических средств влияет также общее токопотребление всех устройств системы. В ППК-Т предоставляется возможность увеличения объема внешней памяти путем подключения запоминающих устройств: карт памяти и флеш-накопителей.

Помимо сетевых контроллеров адресного шлейфа КА2, к ППК-Т могут подключаться сетевые устройства различного назначения: контроллеры шлейфов сигнализации СКШС, контроллеры исполнительных устройств СКИУ, контроллеры устройств считывания кода КД2, пульты управления ПУО, контроллеры управления пожаротушением СКУП  и т.д. Имея широкий спектр поддерживаемых адресных и неадресных устройств, ППК-Т является законченным решением для просмотра состояния, управления и конфигурирования (при подключении к ПК) охранных и пожарных систем, СКУД, контроля технологических параметров на сколь угодно сложных и больших объектах. Возможно применение сразу нескольких ППК-Т и ППК-Е в распределенных интегрированных системах, объединенных по технологии "сетевое взаимодействие" с подключением по Ethernet.

Одной из ключевых особенностей ППК Рубикон выступает распределение управляемых устройств по задаваемым областям (комната, этаж и т.д.) с возможностью иерархии, т.е. объединения нескольких областей в новую область уровнем выше. Всего поддерживается до 2000 областей, и до 65535 объединенных в области технических средств.

По требованию предоставляется возможность экспорта событий по интерфейсу Modbus

Основные состояния для контролируемых областей:

• "Норма": дежурный режим
• "Пожар 1": тревожное состояние "Внимание"
• "Пожар 2": тревожное состояние "Пожар"
• "Тревога": охранное тревожное состояние
• "Задержка тревоги"
• "Задержка взятия"
• "Неисправность"
• "Не готова"
• "На охране"

В заданных областях контролируется состояние и настраиваются параметры всех устройств области, в зависимости их от типа и назначения. В АСБ Рубикон в большинстве случаев параметры устройств задаются только с ППК.

Наряду с подключением по интерфейсу RS-485 к сетевым устройствам, возможности подключения ППК-Т включают:

• интерфейс RS-232 для связи с принтером или модемом (GSM)
• Ethernet для подключения к ПК по локальной сети
• внутренний слот для карт памяти microSD/microSDHC объемом до 16 ГБ
• 3 внешних USB-разъема (2.0) для флеш-накопителей расширения внешней памяти
• 1 внешний разъем для карты памяти SD расширения внешней памяти

Карты памяти и флеш-накопители используются для хранения заданной конфигурации и журнала событий, а также обновления ПО (включая операционную систему).

Конфигурирование системы с ППК-Т выполняется с ПК, подключенного либо по интерфейсу RS-485 (с помощью адаптеров RS-485/USB или RS-485/RS-232), либо по IP-протоколу (Ethernet). Доступны несколько вариантов: с помощью утилиты Рубикон Конфигуратор, либо платформы безопасности Интеллект, а также через web-интерфейс в браузере.

Для оперативного управления и индикации состояний служат внешние устройства из состава АСБ Рубикон: например, пульт управления объектовый ПУО-03р, блок индикации состояний БИС-Р, оповещатели.

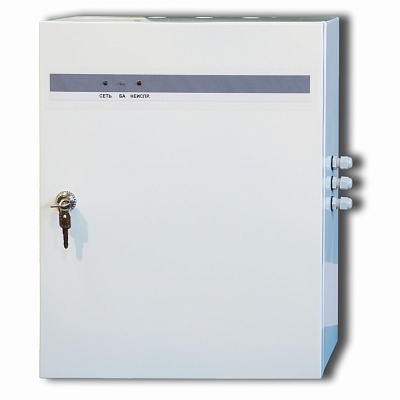

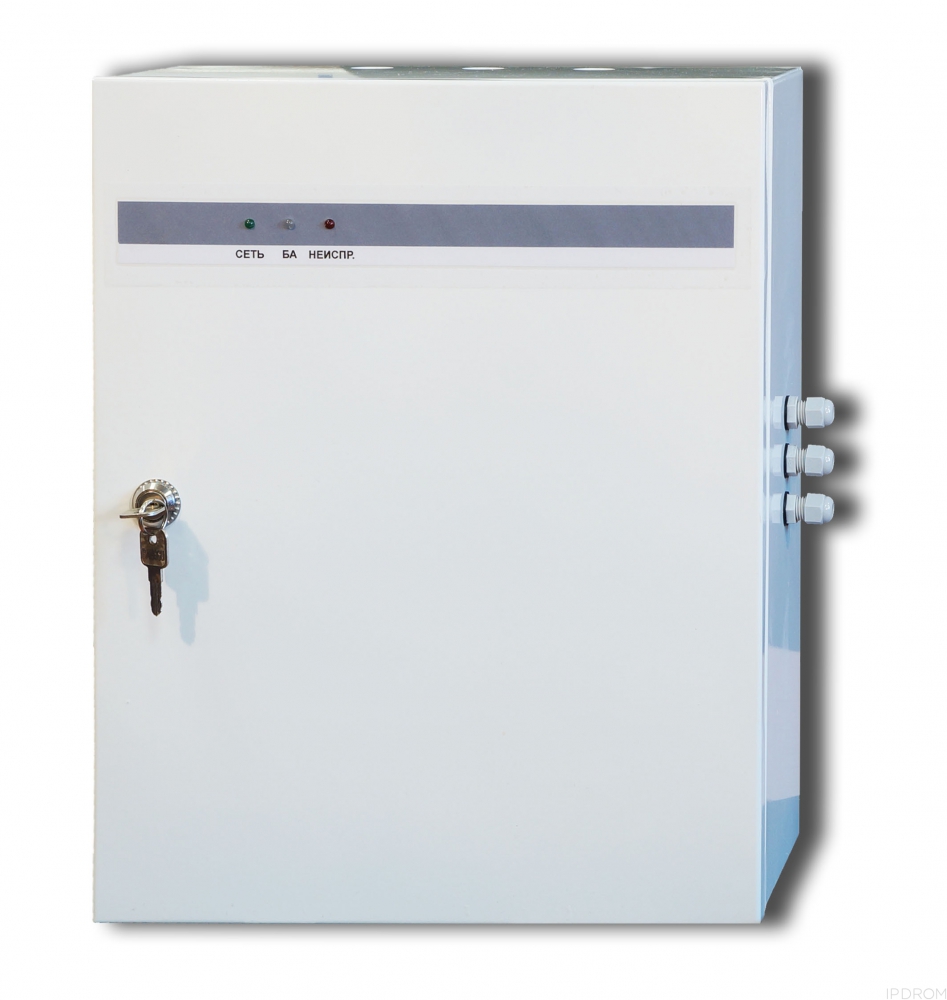

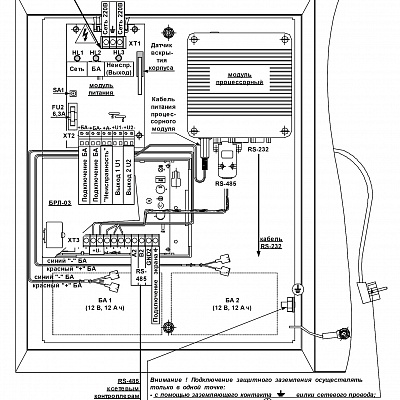

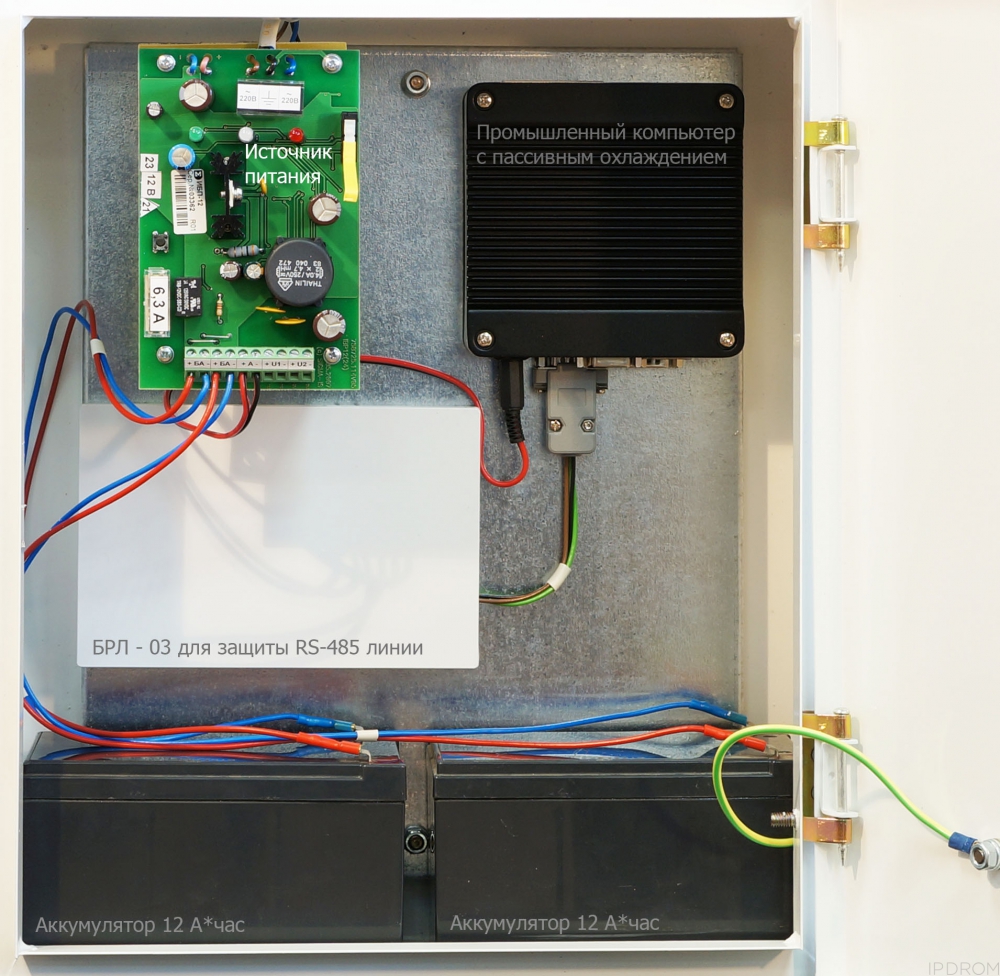

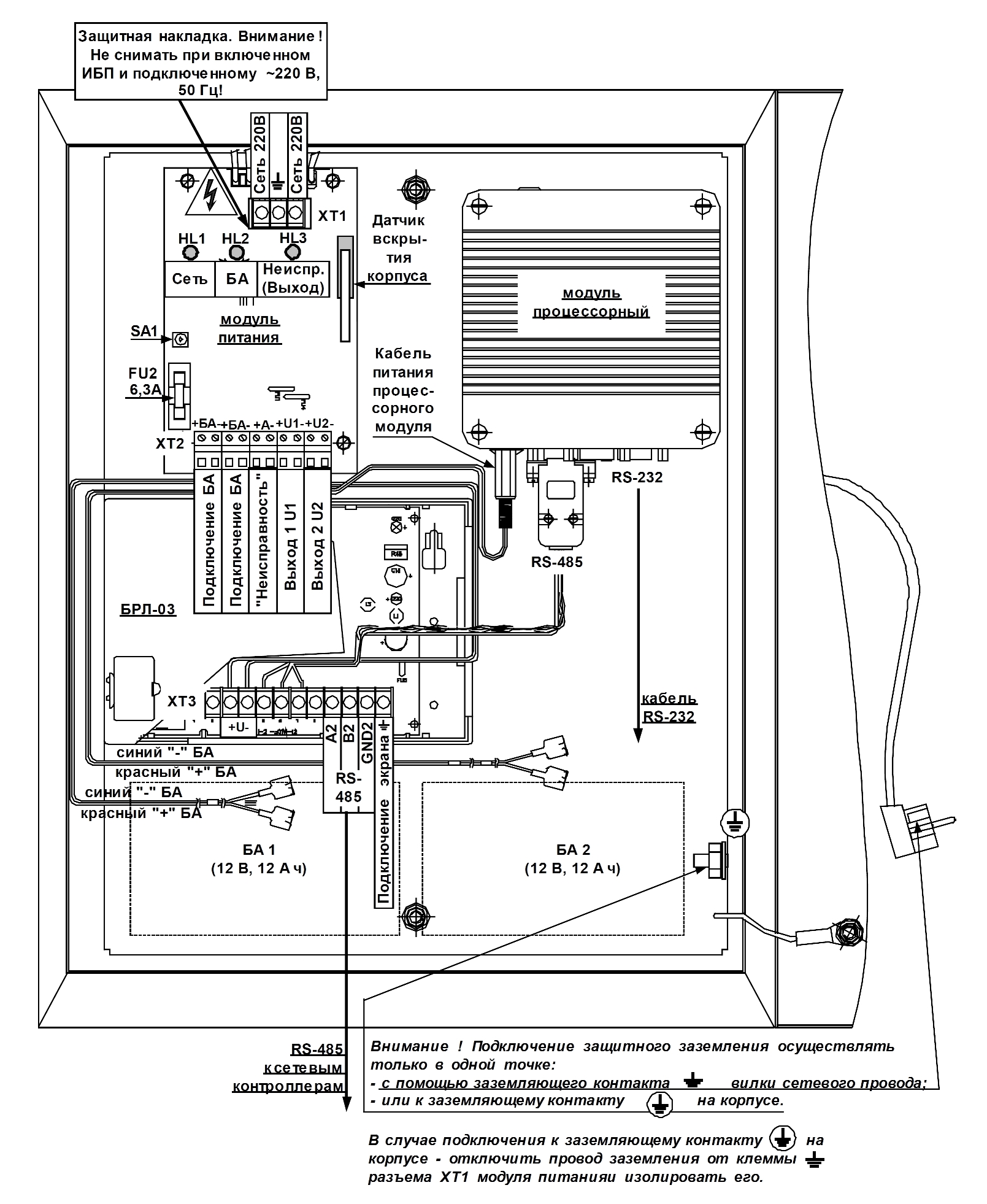

ППК-Т в металлическом корпусе с запираемой на ключ дверцей содержит встроенный ИБП с резервированием. Количество и емкость аккумуляторов (приобретаются отдельно) рассчитываются исходя из общего токопотребления системы, а также габаритов АКБ, пригодных для установки внутрь корпуса ППК-Т. Устройство работает от сети переменного тока 220 В, 50 Гц.
