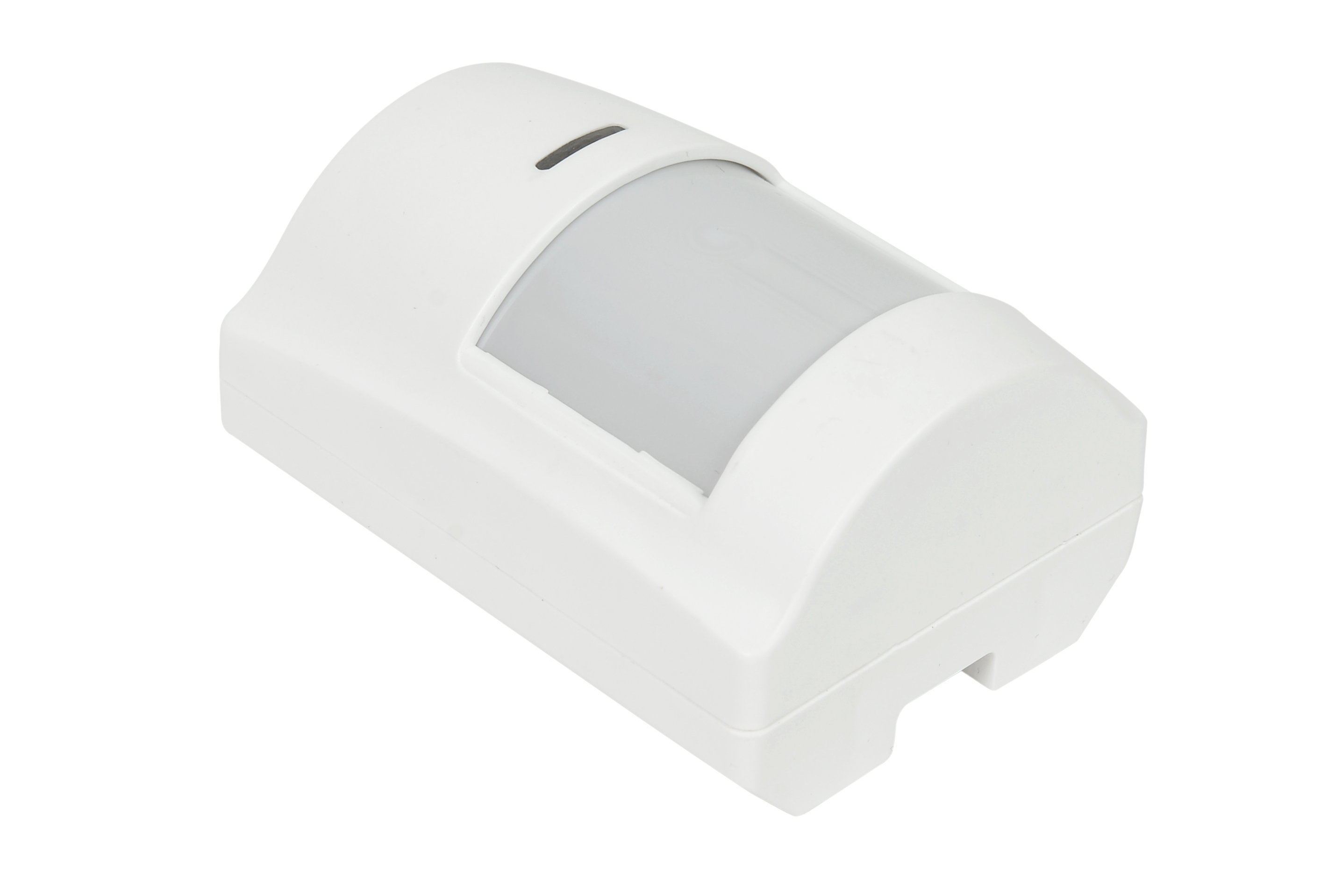

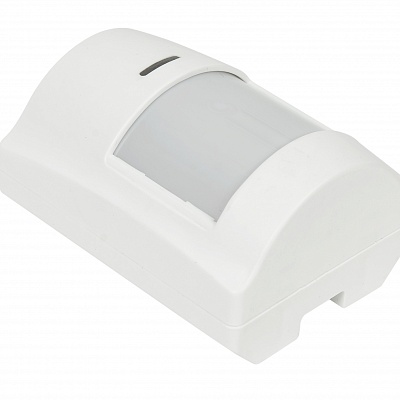

АОПИ – Адресный охранный пассивный оптико-электронный инфракрасный извещатель (ИК-детектор движения)

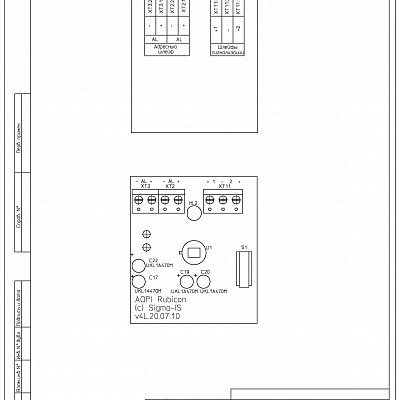

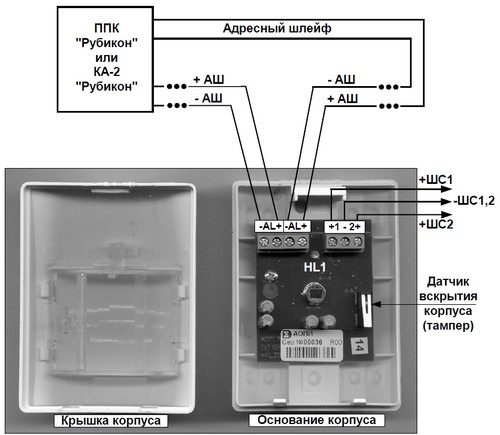

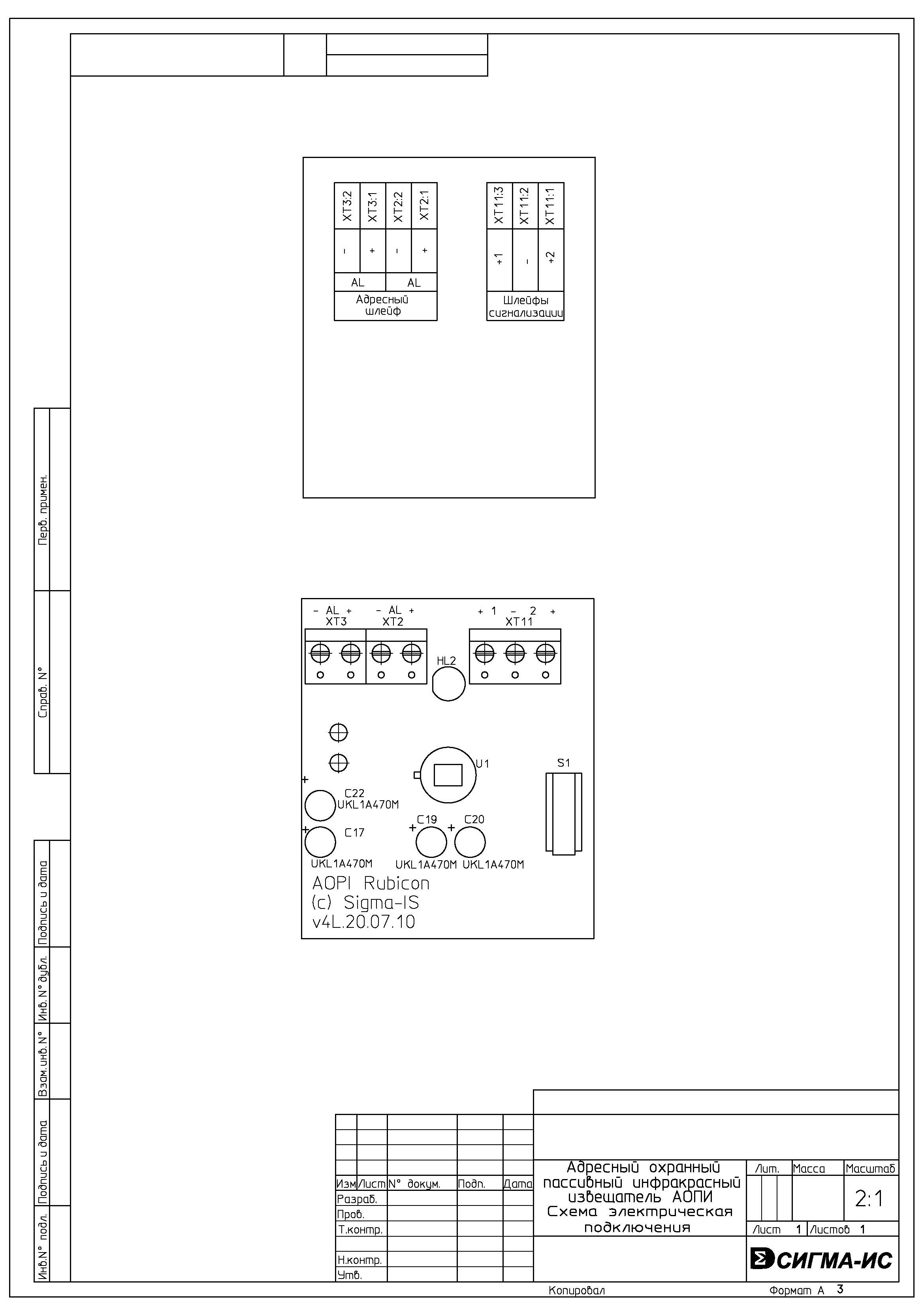

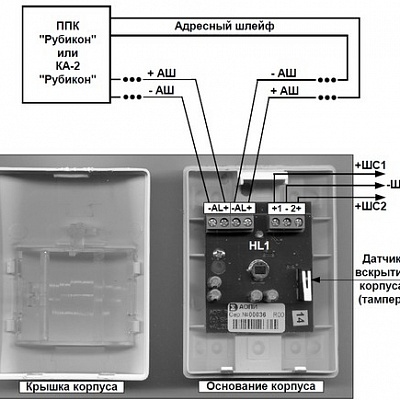

Охранный оптико-электронный инфракрасный извещатель АОПИ с объемной зоной обнаружения предназначен для обнаружения проникновения в охраняемое пространство движущихся объектов.Предусмотрено подключение к АОПИ дополнительных извещателей на два неадресных шлейфа. Устройство подключается к двухпроводному адресному шлейфу АСБ Рубикон и передает извещения в ППК напрямую, либо через сетевой контролер КА2.
АОПИ – Адресный охранный пассивный оптико-электронный инфракрасный извещатель (ИК-детектор движения)
АОПИ предназначен для круглосуточной работы и постоянно контролирует изменения теплового излучения от движущихся объектов в охраняемой зоне. Параметры работы ИК-детектора настраиваются с ППК, в том числе: чувствительность и время готовности после предыдущего срабатывания.
Для индикации состояния непосредственно на корпусе устройства служит светодиод красного цвета, который светится только при задании тестового режима (длительностью 30-40 мин) с ППК.
Индикация в тестовом режиме:
- "Норма": дежурное состояние при наличии связи с ППК, мигание с периодом 5…20 с
- "Тревога": тревожное извещение или вскрытие корпуса, квазинепрерывное (мигание с частотой 10 Гц) свечение
К неадресным шлейфам АОПИ ШС1 и ШС2 возможно подключение пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух, АОПИ позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается.
АОПИ выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках. Для установки извещателя на стене или в углу предназначены по 4 монтажных отверстия на задней стенке и скошенных боковинах. Возможен монтаж на шарнирные кронштейны сторонних производителей.

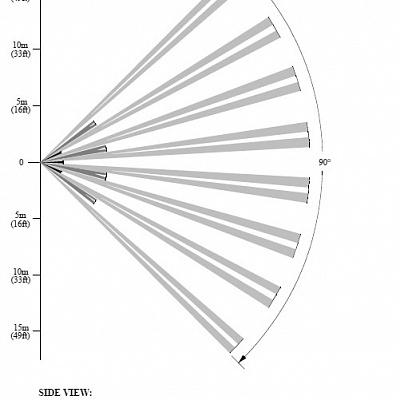

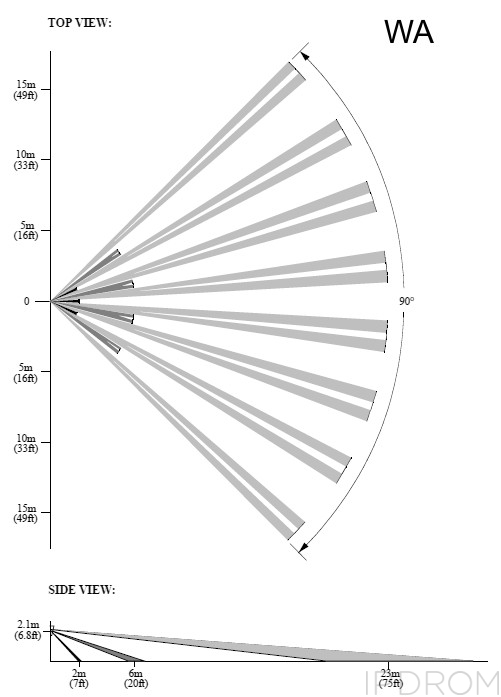

Точные характеристики диаграммы зоны обнаружения зависят от версии применяемой линзы Френеля. Рекомендуется уточнять спецификации у специалистов.
| Технические характеристики | |
| Питание | |
| Ток потребления, макс., мА | 0,25 |
| Допустимая относительная влажность воздуха при температуре +25°С, %, не более | 93 % |
| Диапазон рабочих температур, °С | |
| - от | -40 |
| - до | +60 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP30 |
| Тип зон обнаружения | Объемная |
| Дальность действия в зоне обнаружения (настраивается с ППК), макс., м | 10 |
| Угол обзора в горизонтальной плоскости, градусов | 90 |
| Задание времени готовности после предыдущей тревоги (настраивается с ППК), с | |
| - от | 1 |
| - до | 100 |
| Высота установки рекомендуемая, м | 2,1 |
| Количество подключаемых неадресных шлейфов | 2 (ШС1, ШС2) |
| Напряжение в безадресном шлейфе, макс., В | 5 |
| Ток в безадресном шлейфе, макс., мА | 5 |
| Номинальное время срабатывания при нарушении ШС1/ШС2 (настраивается с ППК), с | 0,2 |
| Габаритные размеры, мм (ширина х высота х глубина) | 68x90x47 |
| Масса, кг, не более | 0,05 |
__________________________
ПРЕИМУЩЕСТВА РУБИКОН
- Простота монтажа
- Питание по адресному шлейфу
- Простота настройки, автоматическое определение адресных устройств в шлейфе
- Простота адресации: по серийному номеру
- Параметры всех АУ настраиваются с ППК
