КА2 – Сетевой контроллер адресного шлейфа
КА2 опрашивает устройства на шлейфе и передает возникающие события на верхний уровень (ППК).
В качестве линии связи с приборами верхнего уровня используется двухпроводный RS-485.
Контроллер содержит в себе два выхода на оповещатели до 100ма с контролем целостности и один релейный выход с контактами на переключение.
В КА2 имеется также возможность подключения двух неадресных ШС.
КА2 – Сетевой контроллер адресного шлейфа

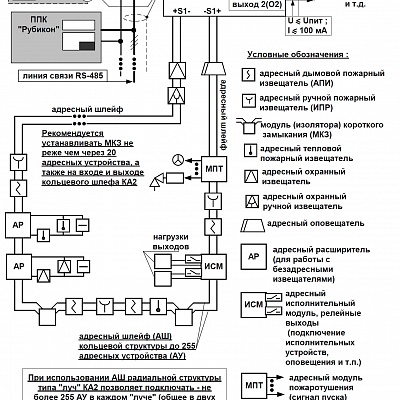

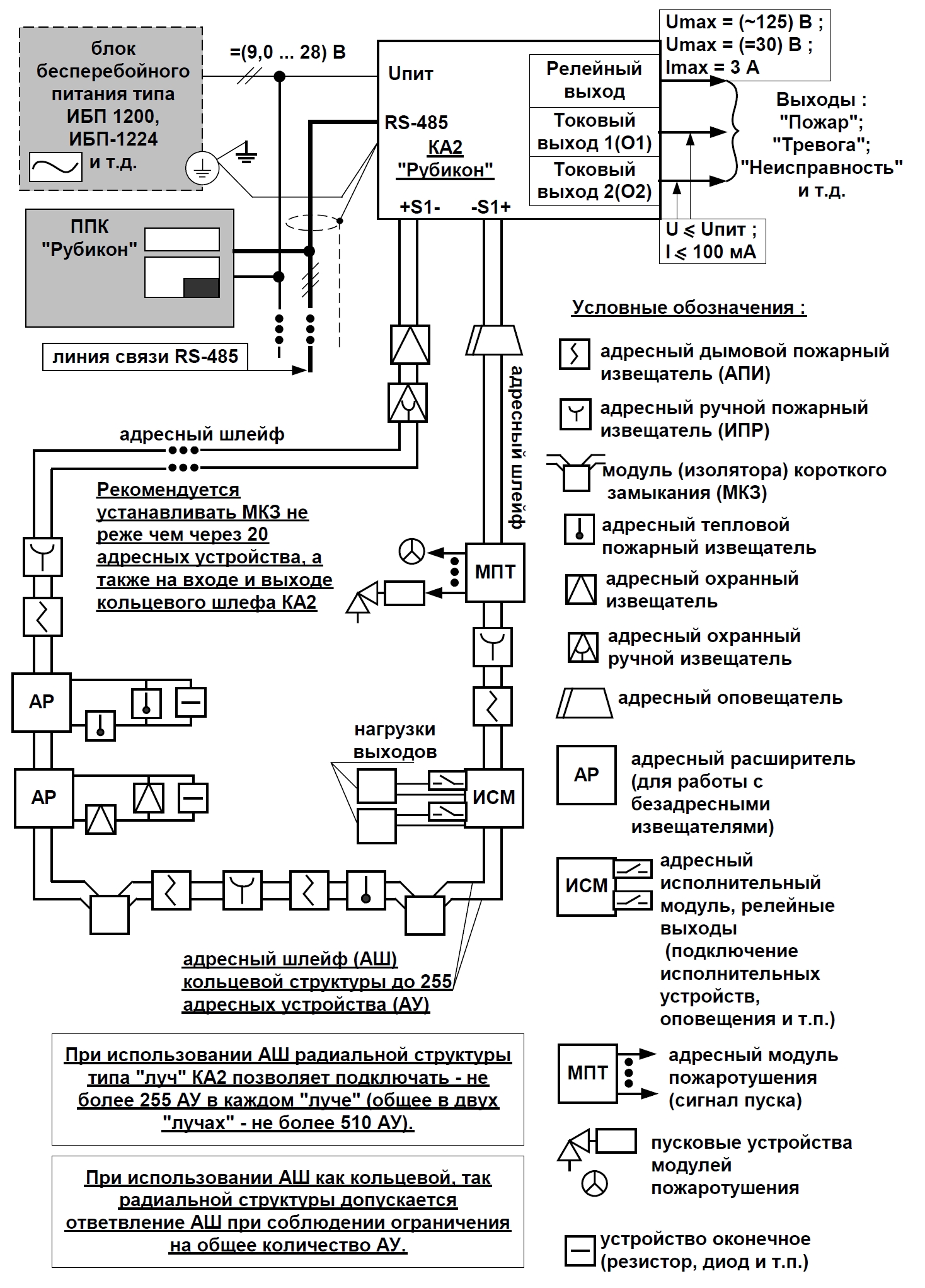

При подключении адресных устройств (АУ) к адресным шлейфам КА2 их общая численность может достигать: 150 АУ в топологии "кольцо" и 300 АУ в топологии "два луча". Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к КА2. Допустимый лимит токопотребления для всех подключаемых к одному КА2 АУ составляет 140 мА.

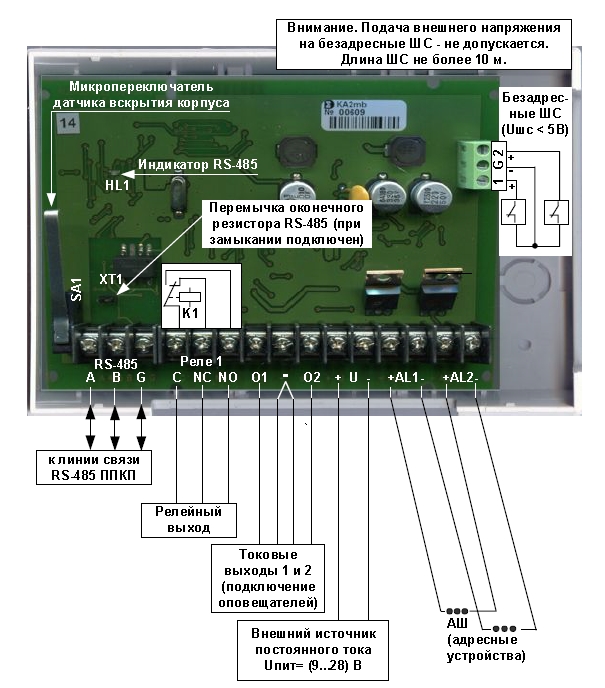

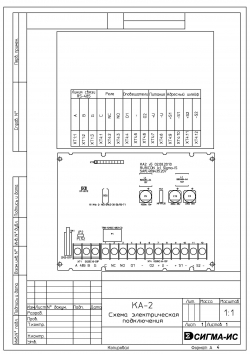

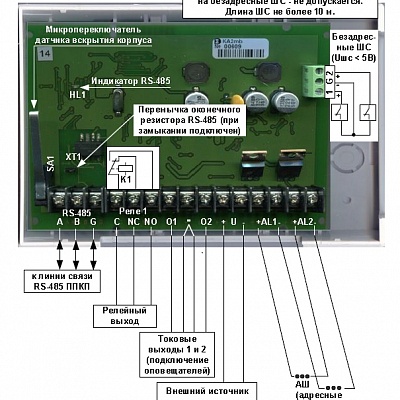

Наряду с соединением к ППК по интерфейсу RS-485 и с адресными устройствами – по адресному шлейфу, возможности подключения КА2 включают:
- два токовых выхода (Iвых до 100 мА) для оповещателей, с контролем обрыва и короткого замыкания
- релейный выход постоянного или переменного тока с переключающимися контактами (Iвых до 3 А) для управления автоматикой охранно-пожарных систем, нормально-замкнутого и нормально-разомкнутого типа
- два неадресных шлейфа для устройств с контактами нормально-замкнутого типа, с контролем возникновения короткого замыкания
Конфигурирование выходов КА2 и задание режимов их работы выполняются с ППК.

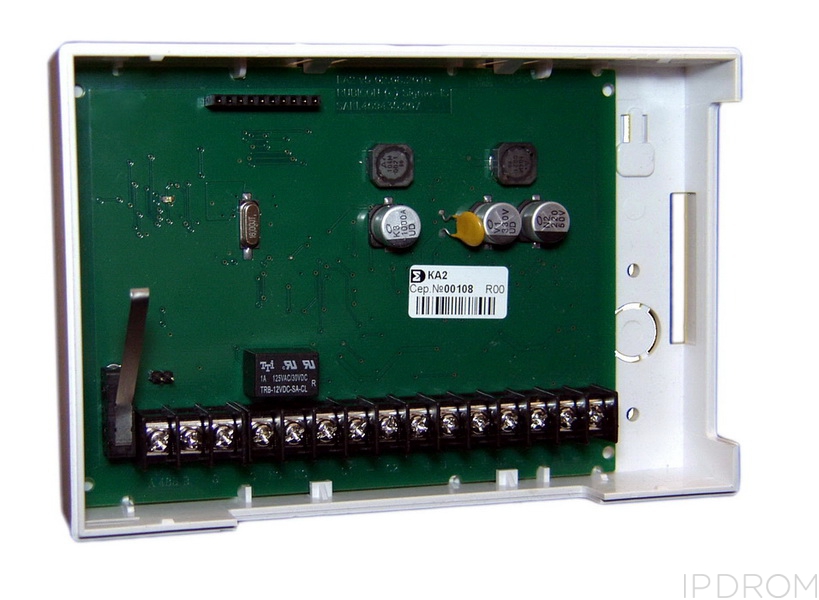

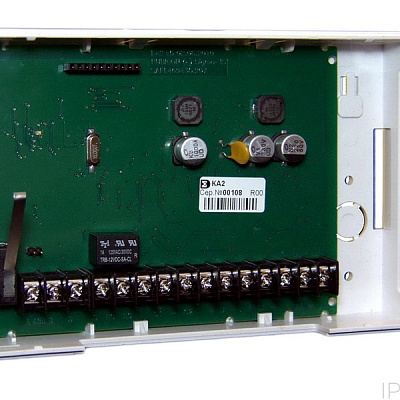

КА2 выполнен в разъемном корпусе, оснащенном датчиком вскрытия. Светодиодный индикатор с прерывистым свечением служит для оповещений о наличии связи с ППК.
Режимы работы и характеристики встроенного изолятора линии приведены в описании модуля МКЗ.
Технические характеристики |
|
| Степень защиты оболочки корпуса | IP20 |
| Степень жесткости электромагнитной совместимости | не ниже 2-ой |
| Диапазон рабочих температур, °С | +5…+55 |
| Предельный диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +40 С, без конденсации влаги), % | 0…93 |
| Напряжение питания КА2 постоянный ток, В / КА2 исп.1 переменный ток 50 Гц, В | 9...28 / 187...242 |
| Максимальный ток потребления при напряжении 12 В, мА (дежурный режим / режим оповещения) | 220 / 450 |
| Габаритные размеры, мм , не более | 170x112x35 |
| Масса, кг, не более | 0,35 |
| Максимальное количество адресных устройств | 150 |
| Максимальное потребление устройств адресного шлейфа (оба луча в режиме оповещения), мА | 140 |
| Максимальное потребление устройств адресного шлейфа (каждый луч), мА: | |
| - в дежурном режиме (максимум) | 30 или 80 |
| - в режиме оповещения (максимум) | 80 |
| Напряжение на выходе, В | 11… 28 |
| Ток ограничения нагрузки (раздельно по каждому выходу), мА | 100 |
| Контроль линии подключения оповещателей | на обрыв и короткое замыкание |
| Тип контактов релейных выходов | переключающий |
| Максимальное напряжение, коммутируемое релейным выходом, В: | |
| - постоянного тока | 30 |
| - переменного тока | 125 |
| Максимальный ток, коммутируемый релейным выходом, А: | |
| - при резистивной нагрузке | 3 |
| - при индуктивной нагрузке (L/R=7msec) | 0.3 |
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
_______________________________________________
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ| КА2 РЭ (Ред.12, 18.08.2024) | Скачать | [pdf, 920 KB] |
| Рекомендации для адресного шлейфа | Скачать | [pdf, 47 KB] |
ОБНОВЛЕНИЯ| ka2_v3005 | Скачать | [x-zip-compressed, 39 KB] |
| ka2_v3256 | Скачать | [x-zip-compressed, 41 KB] |
