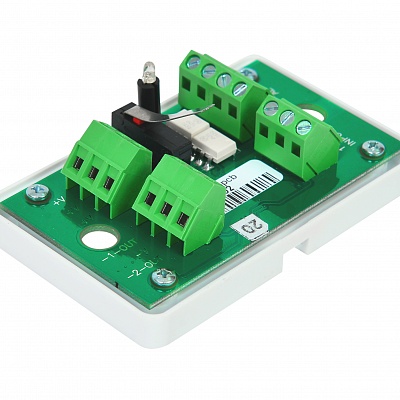

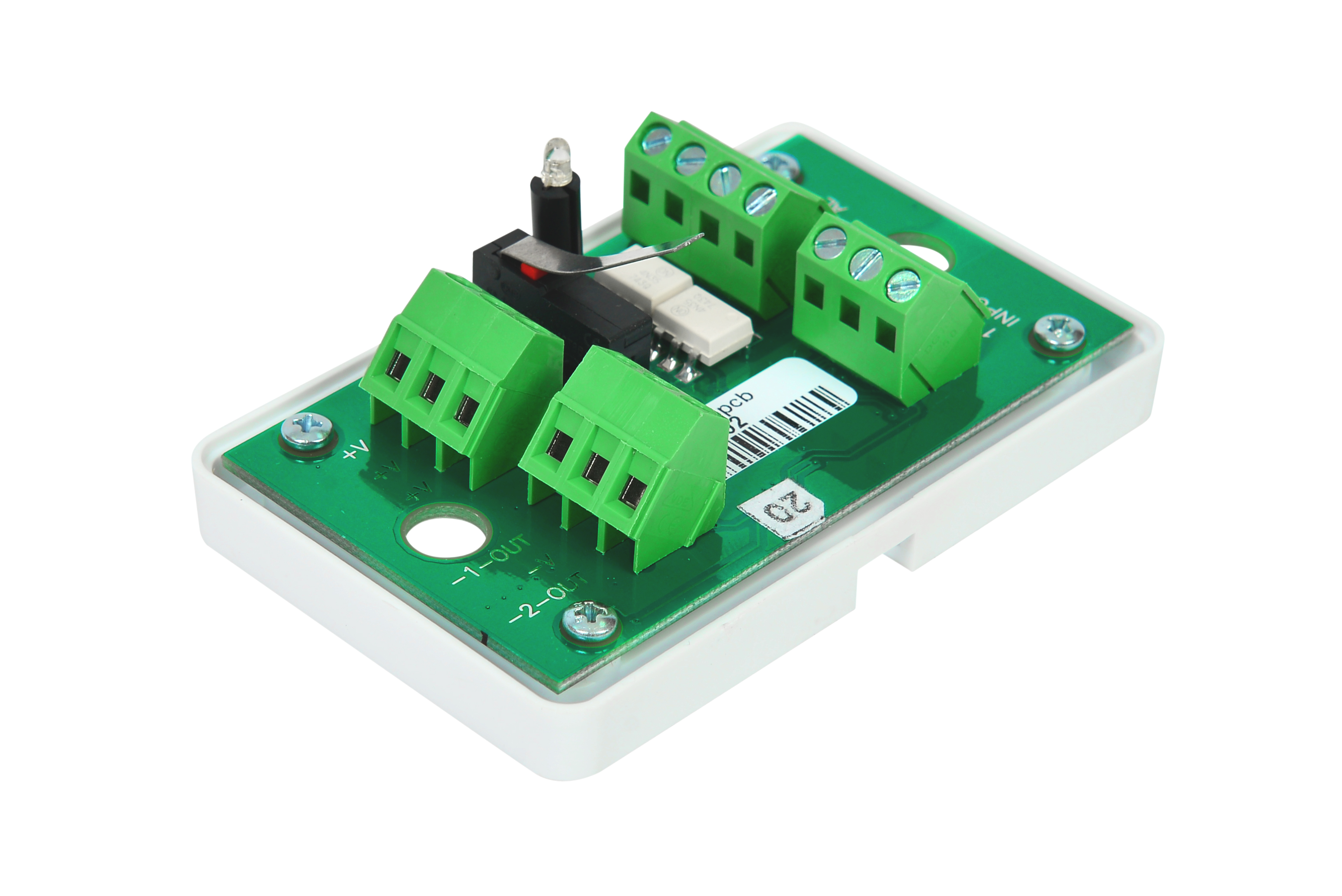

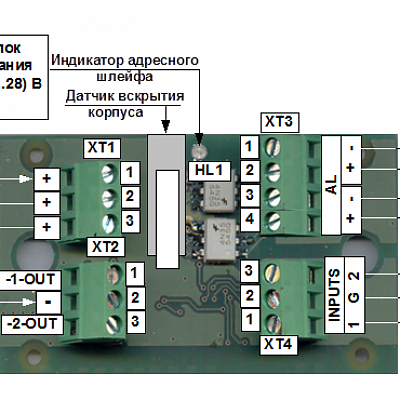

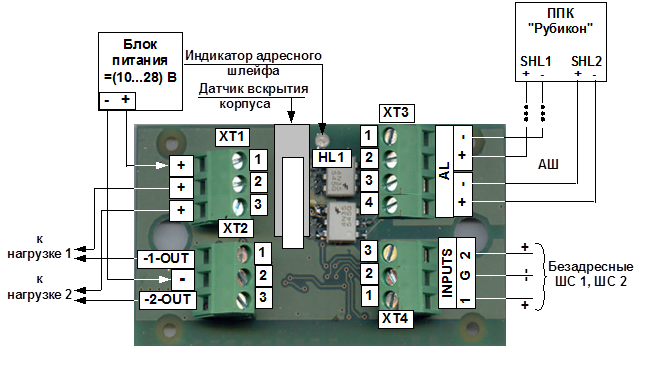

ИСМ 5 - это модуль управления на адресном шлейфе с двумя выходами 12..24 VDC до 2.6А. контроль короткого замыкания и обрыва, защита от перегрузки.
ИСМ5 предназначен для управления внешними исполнительными устройствами (охранными и пожарными световыми и звуковыми оповещателями, средствами пожарной автоматики, управляющими устройствами СКУД, и др.).
Модуль содержит 2 выхода для подключения исполнительных устройств и технических средств оповещения (светозвуковые таблицы, сирены и т.д.) с контролем цепей управления как в выключенном, так и во включенном состоянии.
ИСМ5 является многофункциональным устройством, входящим в состав адресной системы безопасности АСБ «Рубикон» (ТУ 4372-002-72919476-2014).
ИСМ5 подключается к адресному шлейфу ППК «Рубикон» из состава АСБ.
Дополнительно в ИСМ5 имеется два безадресных ШС, к которым могут подключаться безадресные извещатели (ИП, ИО) с выходом типа «сухой контакт» или аналогичными. К клеммам ШС1 возможно подключать считыватель (контактор) для ключей ТМ.
Технические характеристики |
|
| Напряжение питания от внешнего источника постоянного тока напряжением, В | от 10 до 28 |
| Ток потребления (без учета внешней нагрузки), мА, не более | 45 |
| Число выходов для подключения исполнительных устройств | 2 |
| Максимальный ток выхода для подключения исполнительного устройства, А | 2,4 |
| Количество безадресных ШС | 2 |
| Параметры безадресных ШС: | |
| Сопротивление проводов, не более / Сопротивление утечки, не менее | 100 Ом / 20 кОм |
| ШС1: напряжение, не более, В / ток нагрузки, не менее, мА | 5,5 / 1,5 |
| ШС2: напряжение, не более, В / ток нагрузки, не менее, мА | 28 (напряжение питания ИСМ5) / 6 |
| Диапазон рабочих температур, °С | (-40 … +55) |
| Габаритные размеры, мм, не более | 92x58x32 |
| Масса, кг, не более | 0,03 |
