МКЗ 3-порта - Модуль изоляции короткого замыкания с тремя портами

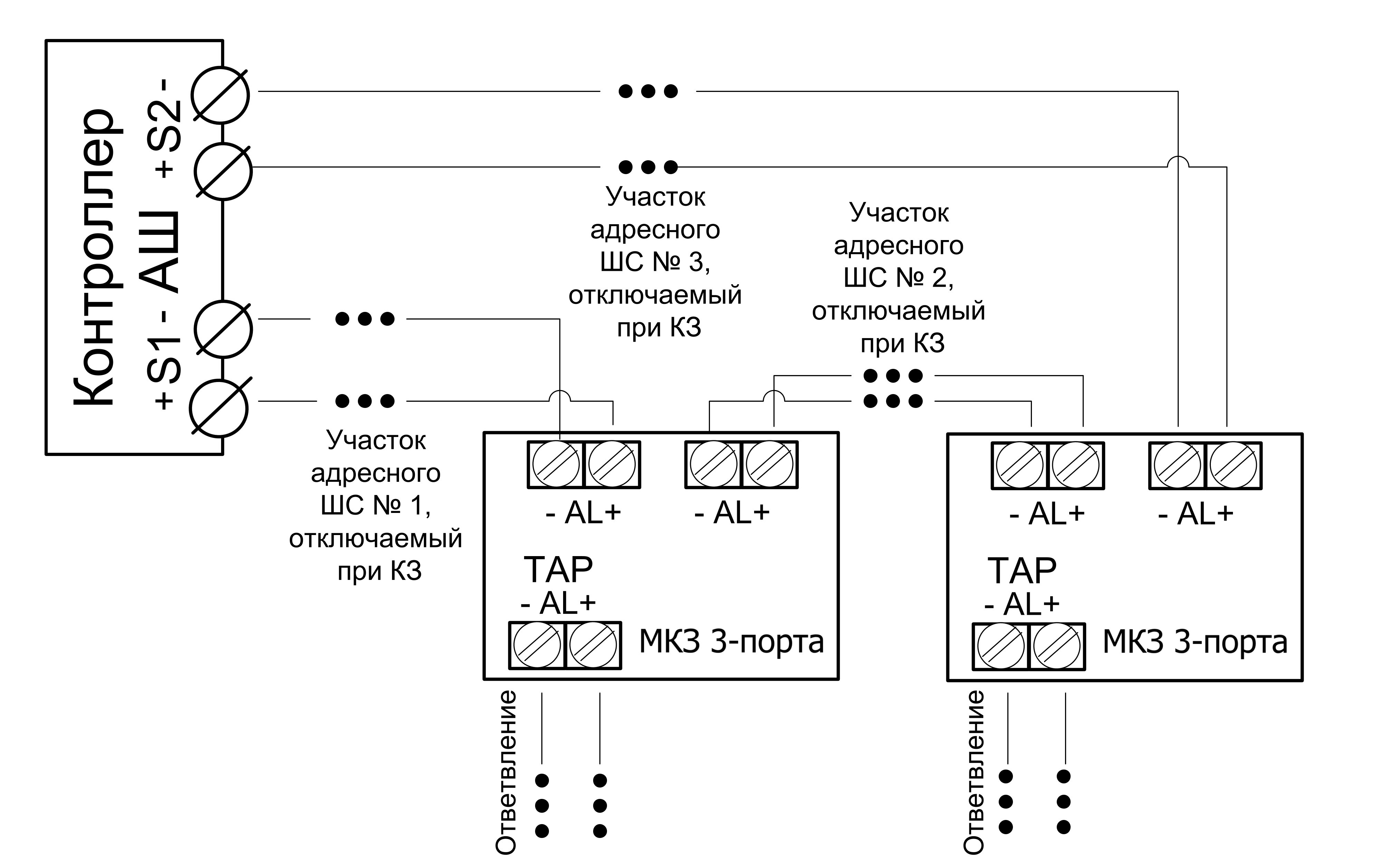

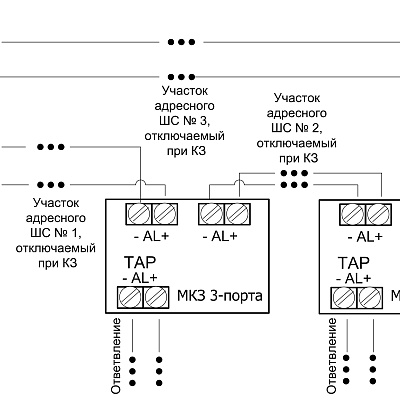

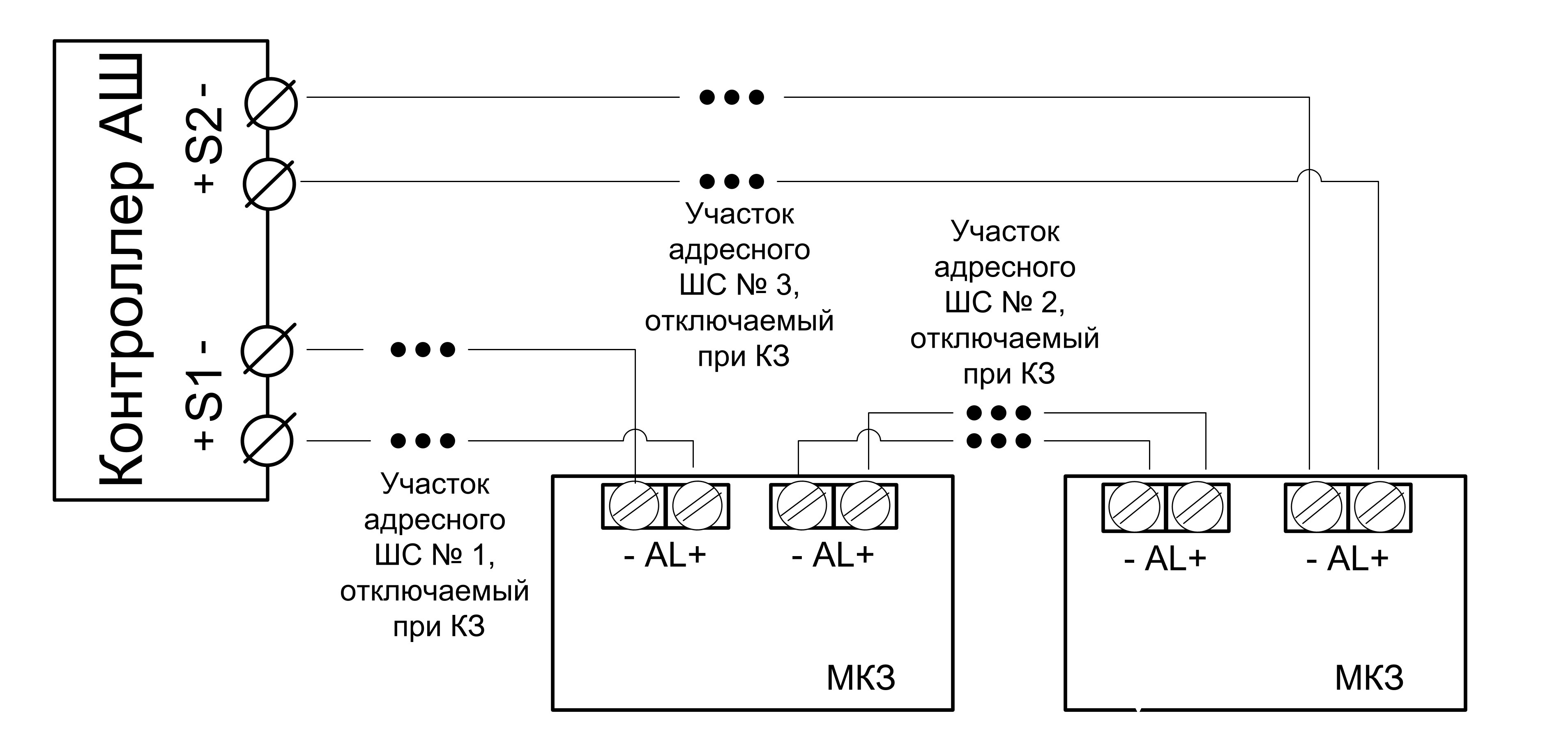

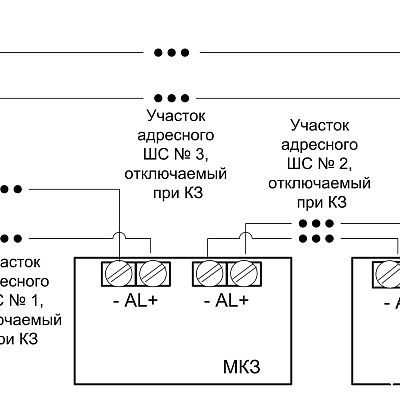

Предназначен для автоматического отключения участка адресного шлейфа при коротком замыкании. Имеет два порта для включения в основную магистраль АШ и третий порт для подключения ответвления.
МКЗ 3-порта может использоваться как безадресное устройство, не требующее настройки, так и как адресное устройство, передающее извещения о состоянии в ППК.
МКЗ 3-порта включается в адресный шлейф любого ППК «Рубикон» или сетевого контроллера КА2. Дополнительный порт служит для подключения ответвлений АШ. Изоляция короткого замыкания выполняется по всем направлениям. Питание осуществляется от АШ.
При назначении адреса МКЗ 3-порта передает в ППК извещения о своем состоянии: «Норма», «КЗ», «Вскрытие корпуса». Также состояние модуля отображается с помощью светодиодного индикатора.
Устройство удовлетворяет техническим требованиям ГОСТ Р 53325-2012 и ГОСТ Р МЭК 60065-2002, изготавливается в соответствии с ТУ 26.30.50-001-72919476-2020. Соответствует требованиям электромагнитной совместимости со 2-й степенью жесткости.
Технические характеристики
| Напряжение питания (импульсное), максимальное значение, В | 40 |
|
Ток потребления, мА, не более
|
0,35
|
| Количество МКЗ 3-порта в адресном шлейфе, не более | 32 |
| Сопротивление открытого электронного ключа в дежурном режиме, Ом, не более | 0,2 |
| Сопротивление закрытого электронного ключа в режиме КЗ, кОм, не менее | 100 |
|
Время перехода электронного ключа из закрытого состояния в открытое (при устранении КЗ), с, не более
|
20 |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Средний срок службы, лет, не менее | 10 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP30 |
| Диапазон рабочей температуры, °C | От −40 до +50 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25 °C, без конденсации влаги) | 0…93% |
| Габаритные размеры, мм, не более | 55 х 55 х 32 |
| Масса, кг, не более | 0,02 |
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ| RE-MKZ-MKZ-3-ports (Red. 4, 23.10.25) | Скачать | [pdf, 847 KB] |
