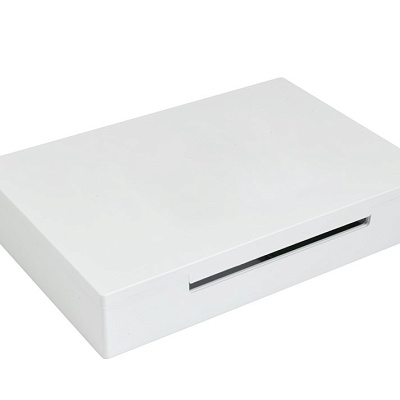

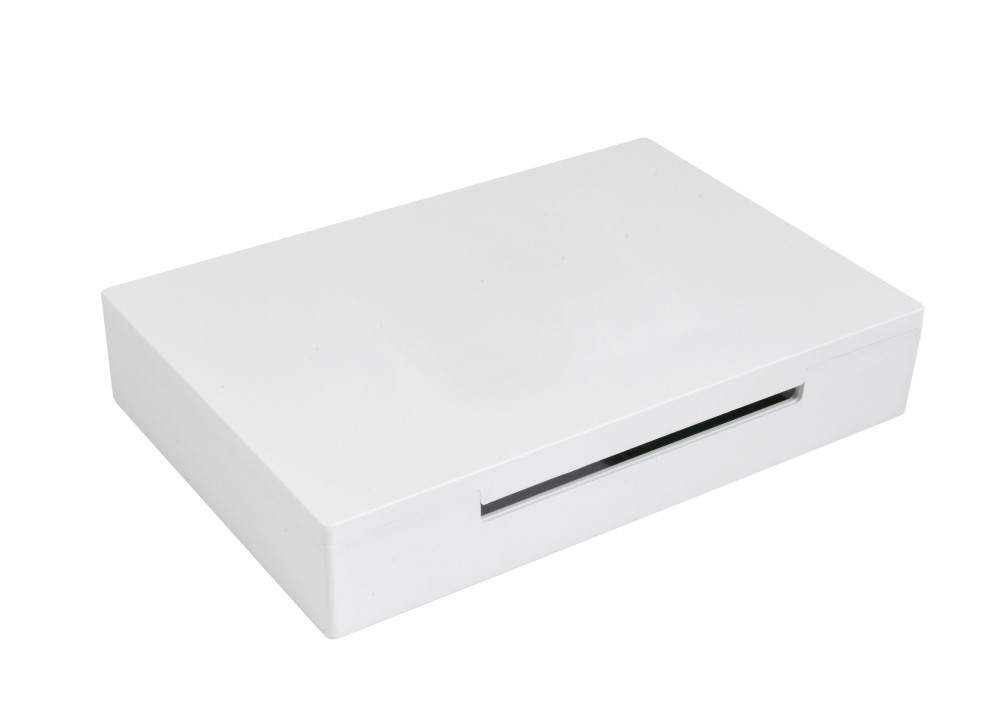

Прибор приемно-контрольный охранно-пожарный и управления (ППКОПиУ) «ППК-У Рубикон» предназначен для организации охранной сигнализации, управления доступом и контроля технологических параметров объектов, защищаемых от несанкционированного проникновения и техногенных/технологических факторов. К прибору можно подключить 32 768 технических средств, что позволяет применять ППК-У на больших и очень больших объектах: в жилых комплексах, аэропортах, на вокзалах и т. п.
ППК-У используется в составе адресной системы безопасности (АСБ) «Рубикон» для передачи извещений, сбора и обработки информации о состоянии объектов, управления системами и устройствами оповещения, доступа, вентиляции, технологическим и другим инженерным оборудованием в автоматическом и/или ручном режиме.
Подключаемые к прибору технические средства можно сгруппировать в области с настройкой иерархии (несколько областей объединяется в новую область уровнем выше). Это позволяет организовать логическую структуру технических средств, соответствующую помещениям, этажам, зданиям охраняемого объекта, что особенно удобно для больших систем.
Адресные шлейфы подключаются к ППК-У через сетевые контроллеры КА2. Сетевые контроллеры и другие сетевые устройства взаимодействуют с прибором по линии связи RS-485. Настройка ППК-У выполняется на компьютере, с которым прибор соединяется по Ethernet или RS-485. Поддерживается конфигурирование прибора в веб-интерфейсе или утилите «Конфигуратор Рубикон», а также настройка, управление и мониторинг с помощью ПО «Интеллект» компании ITV.
ППК-У имеет разъем для SD-карты и два порта USB для флеш-накопителей, интерфейс RS-232 для работы со вспомогательными устройствами и два дискретных входа. Первый вход используется для подключения внешнего тампера или блокировки тампера на плате, ко второму подключается любой внешний дискретный датчик, например сигнальная линия неисправности блока питания.
ППК-У питается от источника постоянного тока напряжением 9–29 В. Прибор выполнен в пластиковом корпусе, который обеспечивает степень защиты оболочки IP20 согласно ГОСТ 14254-96. По требованиям электромагнитной совместимости прибор соответствует нормам ГОСТ Р 53325-2009. Степень жесткости — не выше второй. ППК-У является восстанавливаемым и ремонтируемым устройством.
Технические характеристики
|
Напряжение питания (постоянный ток), В |
9–29 |
| Ток потребления (без учета тока потребления внешних USB-устройств), мА, не более: |
|
| – при напряжении питания 12 В | 300 |
| – при напряжении питания 24 В | 200 |
| Время технической готовности ППК-У после включения, с, не более | 500 |
| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Линия связи RS-485 |
Экранированная (неэкранированная) витая пара с возвратным проводом |
| Максимальная длина линии связи RS-485, м |
1200 |
| Скорость передачи данных по RS-485, бит/с |
9600, 19 200, 38 400, 115 200 |
| Максимальное количество сетевых устройств на линии RS-485 | 127 |
| Максимальное количество сетевых контроллеров КА2 на линии RS-485 | 127 |
| Максимальное количество подключаемых технических средств |
32 768 |
| Максимальное количество областей |
2048 |
| Максимальное количество технических средств в одной области |
256 |
| Максимальное количество идентификаторов пользователей |
65 534 |
| Интерфейсы связи с ПК |
Ethernet, RS-485 |
| Протоколы связи по Ethernet | TCP, UDP, HTTP |
| Скорость передачи данных интерфейса Ethernet, Мбит/с |
10/100 |
| Максимальная длина кабеля Ethernet, м |
Согласно спецификациям Ethernet |
|
Интерфейс для подключения вспомогательных устройств |
RS-232 |
|
Максимальная длина линии связи RS-232, м |
15 |
| Интерфейсы для подключения внешней памяти |
Разъем для SD-карты, 2 порта USB |
| Тип внешней памяти |
SD-карта, USB-флеш-накопитель |
| Файловая система внешней памяти |
FAT16, FAT32 |
| Объем внешней памяти |
Не ограничен |
| Количество дискретных входов | 2 |
| Максимальная длина линии связи дискретного входа, м | 1,5 |
| Максимальное напряжение дискретного входа (подается с платы ППК-У), В | 5 |
| Максимальный ток дискретного входа, мА | 1 |
| Диапазон напряжений для логического «0» (при замкнутом дискретном входе), В | 0–1 |
| Диапазон напряжений для логической «1» (при разомкнутом дискретном входе), В |
3,0–5,0 |
| Диапазон рабочей температуры, °C |
От +5 до +50 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25 °C, без конденсации влаги) |
0–90% |
| Габаритные размеры, мм |
165 х 110 х 32 |
| Масса, кг, не более |
0,5 |
