АР1 - адресный расширитель на один шлейф
Адресный расширитель АР1 предназначен для подключения безадресных охранных или пожарных извещателей, технологических датчиков активного типа (двухпроводных с питанием по ШС).

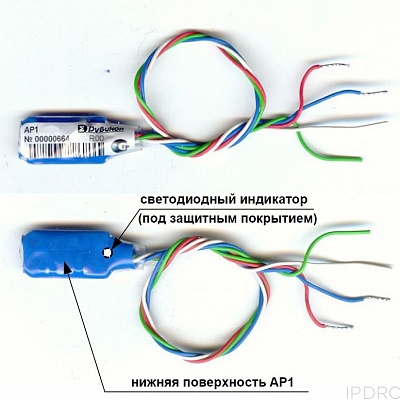

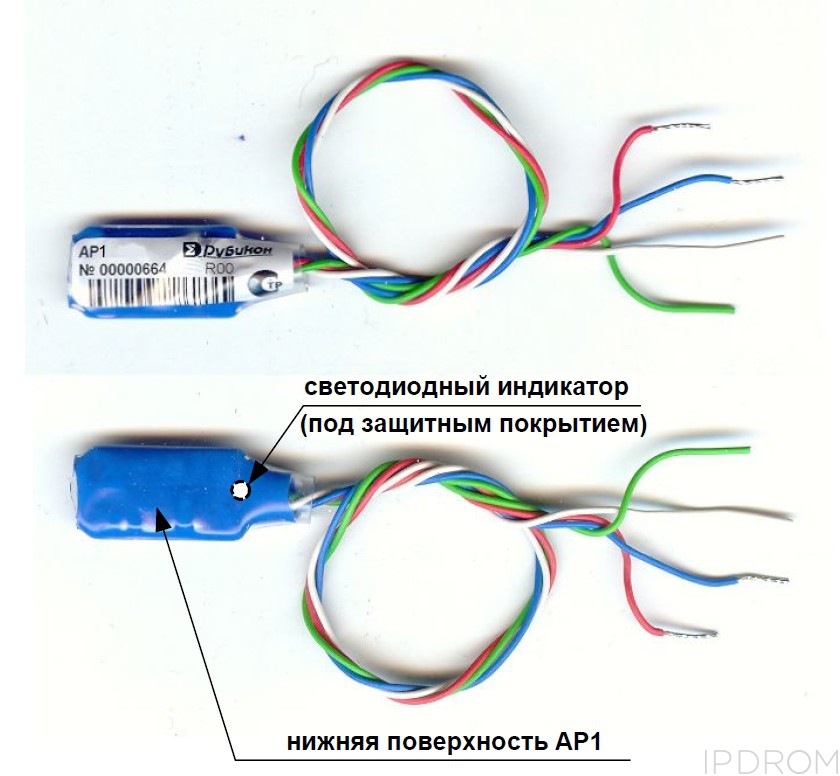

АР1 обеспечивает контроль ШС на обрыв и КЗ, имеет световой индикатор отображающий состояние устройства.
АР1 позволяет обеспечивать питание активных датчиков, подключаемых к безадресному ШС, напряжением 15 В, током до 2,8 мА.

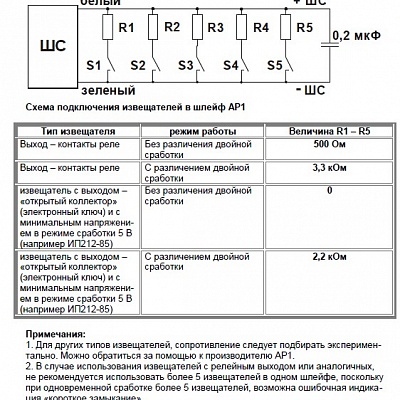

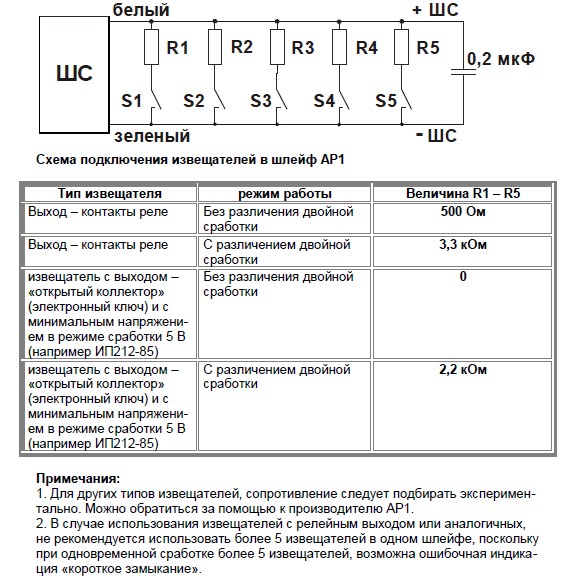

АР1 обеспечивает в неадресном шлейфе:
- контроль обрыва и короткого замыкания;
- работу с извещателями (датчиками) нормально разомкнутого типа;
АР1 позволяет дистанционно задавать:
- время интеграции шлейфа от 0,05 до 3 с;
- режим контроля сработки одного или двух извещателей в ШС.
| Технические характеристики | |

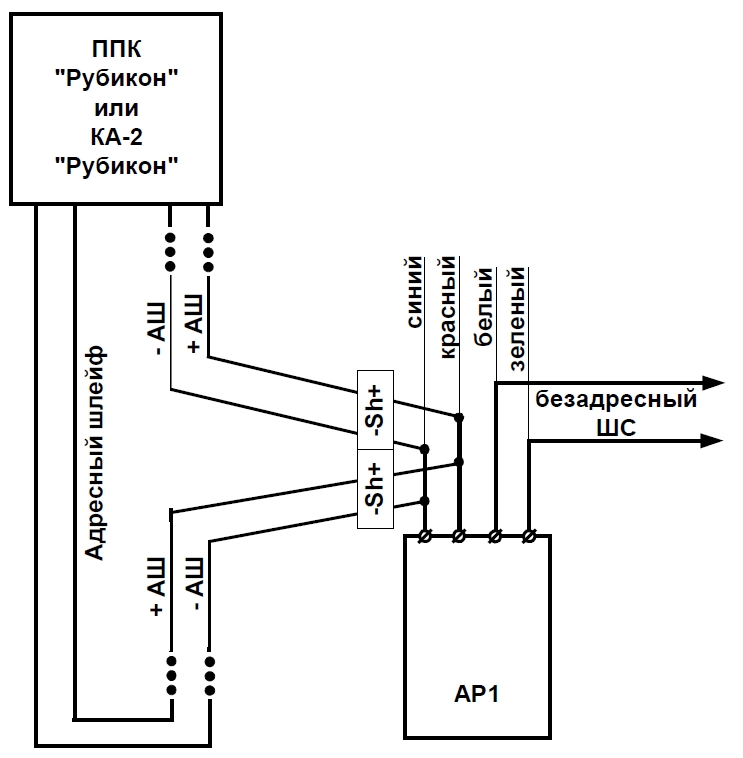

| Питание | По АШ |
| Ток потребления, максимальное значение, мА | 3 |
| Количество подключаемых неадресных шлейфов | 1 |
| Параметры неадресного шлейфа: | |
| - максимальное напряжение, В | 15 |
| - максимальный ток, мА | 2,8 |
| - ток питания в дежурном режиме без различения двойной сработки, не более, мА | 2 |
| - ток питания в дежурном режиме с различением двойной сработки, не более, мА | 1 |
| - ток удержания сигнала "Тревога" с различением двойной сработки, не более, мА | 1 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP30 |
| Диапазон рабочих температур, °С | |
| - от | -40 |
| - до | +60 |
| Допустимая относительная влажность воздуха при температуре +25°С, %, не более | 93 % |
| Габаритные размеры, мм (ширина х высота х глубина, без учета длины проводников) | 22x12x5 |
| Масса, кг, не более | 0,005 |
