Прибор приемно-контрольный охранно-пожарный и управления (ППКОПиУ) «ППК-Р Рубикон» предназначен для создания распределенных адресных систем и поддерживает подключение двух кольцевых АШ до 150 АУ на каждом. ППК-Р обеспечивает передачу извещений, сбор и обработку информации о состоянии объектов, управление системами и устройствами оповещения, доступа, дымоудаления, вентиляции, пожаротушения, технологическим и другим инженерным оборудованием в автоматическом и/или ручном режиме.

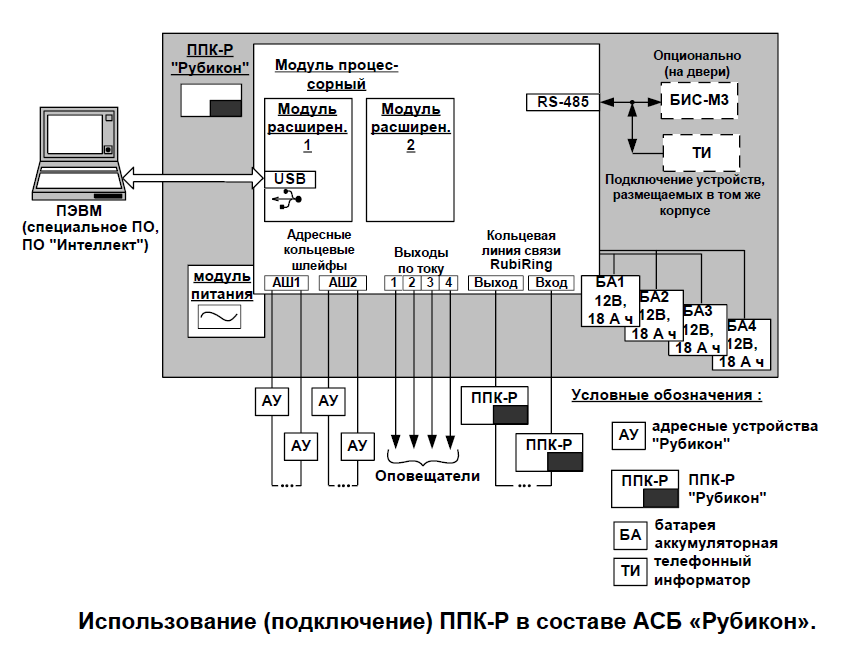

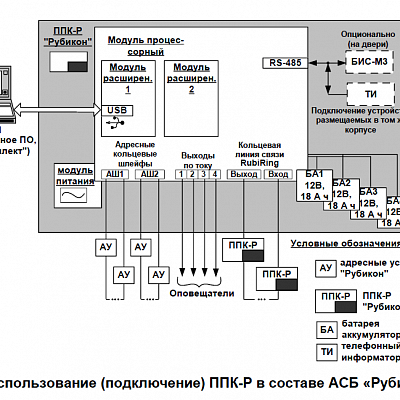

Прибор приемно-контрольный охранно-пожарный и управления (ППКОПиУ) «ППК-Р Рубикон» в составе адресной системы безопасности (АСБ) «Рубикон» предназначен для организации охранной, пожарной сигнализации, контроля доступа, контроля технологических параметров объектов, защищаемых от несанкционированного проникновения, пожаров и техногенных/технологических факторов.
Прибор обеспечивает передачу извещений, сбор и обработку информации о состоянии объектов, управление системами и устройствами оповещения, доступа, дымоудаления, вентиляции, пожаротушения, технологическим и другим инженерным оборудованием в автоматическом и/или ручном режиме.
ППК-Р предназначен для создания распределенных адресных систем и обеспечивает подключение двух кольцевых адресных шлейфов (АШ) до 150 адресных устройств (АУ) на каждом. Для связи ППК-Р между собой используется кольцевая линия связи RubiRing, позволяющая объединить до 10 ППК-Р. Интерфейс RS-485 дает возможность подключать сетевые устройства, в том числе БИС-М2/БИС-М3, монтируемый на двери ППК-Р, и ТИ, размещаемый внутри корпуса прибора. Для подключения оповещателей предусмотрено 4 токовых выхода.
Возможно подключение ППК-Р к персональному компьютеру через интерфейс Ethernet, реализованный на опциональном модуле расширения МИ1. Поддерживается конфигурирование, управление и мониторинг ППК-Р с помощью ПО «Интеллект», а также конфигурирование прибора с помощью утилиты «Рубикон Конфигуратор».
Электропитание ППК-Р осуществляется от сети переменного тока 220 В, 50 Гц (имеется встроенный модуль питания) или от резервного источника питания — 2 или 4 необслуживаемых герметичных аккумуляторных батарей (опция).

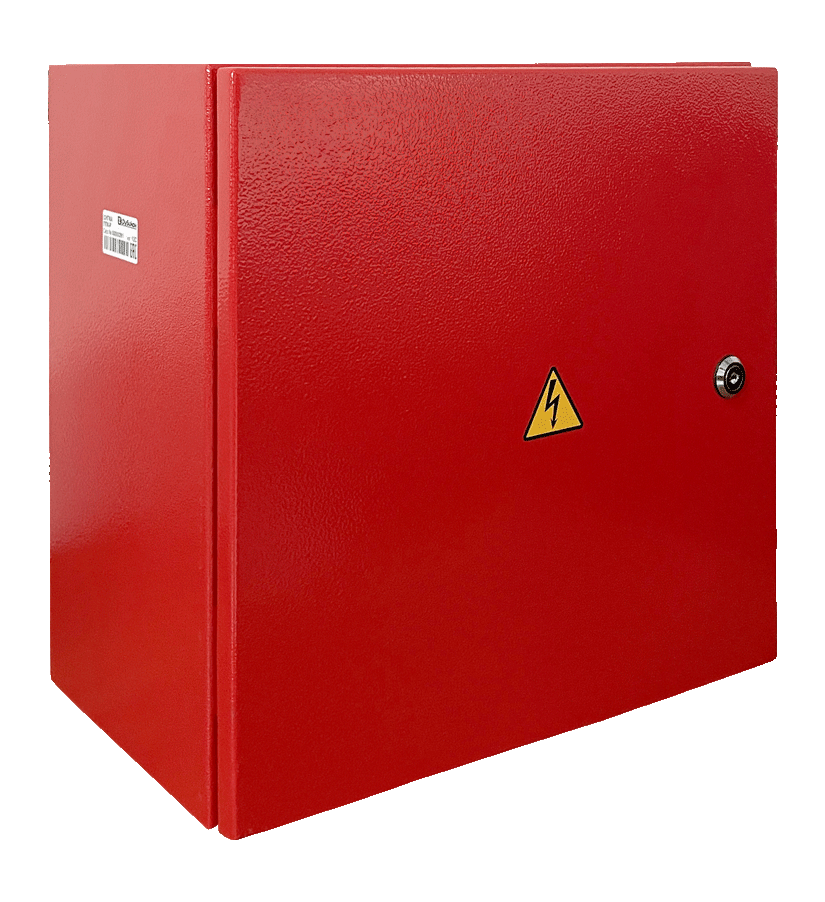

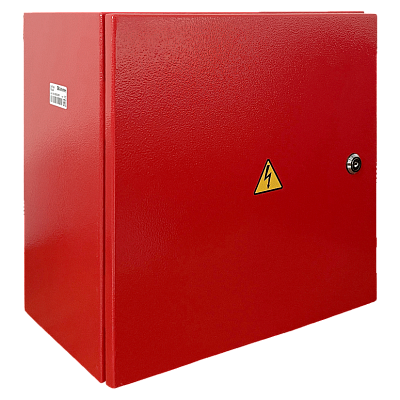

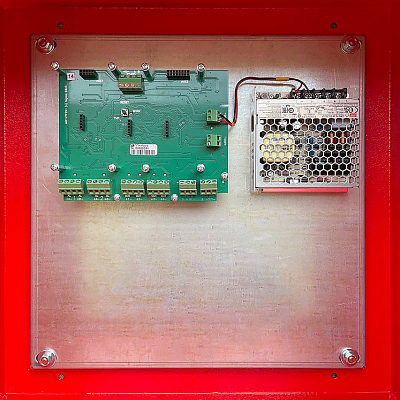

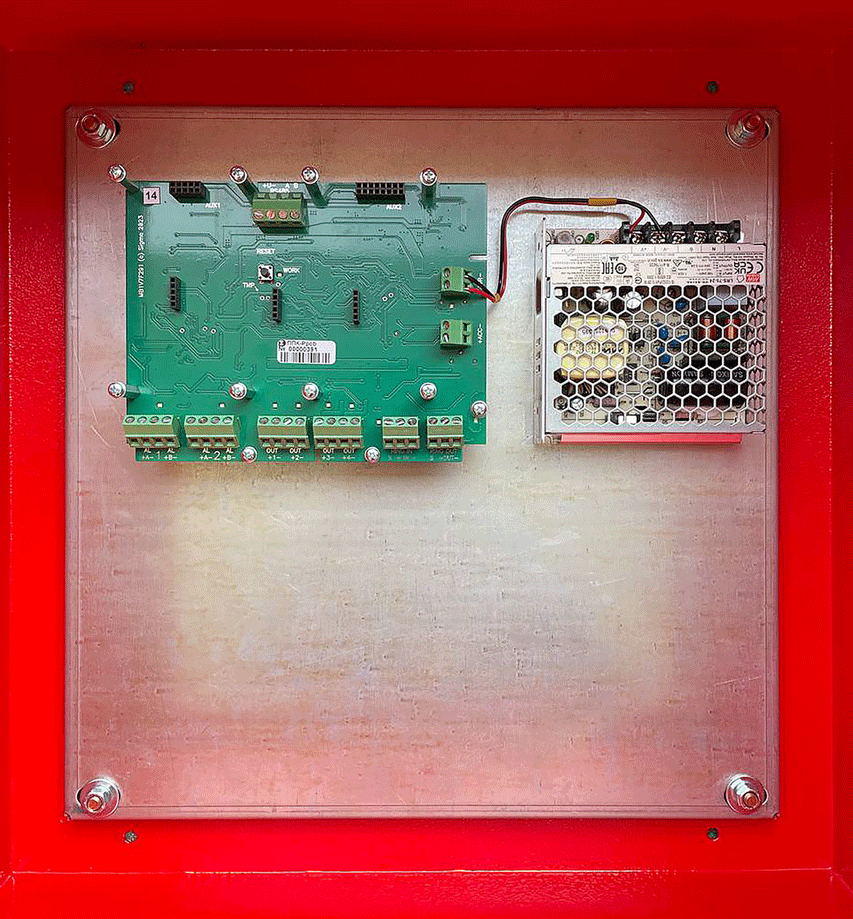

Конструктивно ППК-Р выполнен в металлическом корпусе, который обеспечивает степень защищенности от воздействия окружающей среды IP31 в соответствии с ГОСТ 14254-96. По требованиям электромагнитной совместимости прибор соответствует нормам ГОСТ Р 53325-2012. Степень жесткости — не выше 2-й. Корпус оборудован датчиком вскрытия (тампером).
ППК-Р можно встраивать в монтажный шкаф совместно с другими устройствами АСБ «Рубикон». Прибор является восстанавливаемым и ремонтируемым устройством со средним сроком службы 10 лет.
Технические характеристики
| Диапазон напряжения питания сети переменного тока частотой 50±1 Гц, В | 187–264 |
| Мощность, потребляемая от сети переменного тока при максимальной нагрузке, Вт, не более | 75 |
| Собственное потребление ППК-Р (кроме потребления на адресном шлейфе и выходах), мА: |
|
| – при отсутствии подключенных БИС и других ППК-Р в кольце | 50 |
| – при наличии подключенных БИС-М2/БИС-М3 и других ППК-Р в кольце | 100 |
| Время технической готовности ППК-Р после включения, с, не более | 500 |
| Выходное напряжение постоянного тока модуля питания, В: |
|
| – при наличии напряжения сети переменного тока | 26,0–28,0 |
| – при пропадании напряжения сети переменного тока | 19,5–26,0 |
| Количество размещаемых аккумуляторных батарей | 2 или 2 х 2 (макс. 4) |
| Номинальное напряжение АКБ, В | 24 (возможно последовательное соединение 2 АКБ по 12 В) |
| Максимальная суммарная емкость АКБ, А·ч | 36 |
| Максимальный ток заряда аккумуляторов, А | 0,5 |
| Уровень напряжения, при котором происходит отключение АКБ, В | 19 |
| Количество адресных шлейфов кольцевой структуры | 2 |
| Максимальное количество адресных устройств в кольцевом адресном шлейфе | 150* |
| Длина кольцевого адресного шлейфа, м | до 1000* |
| Максимальное напряжение АШ, В | 40 |
| Максимальный ток АШ, А | 0,1 |
| Максимальное количество ППК-Р в кольцевой линии связи RubiRing | 10 |
| Максимальная длина линии связи RubiRing (между соседними ППК-Р), м | 1000 |
| Максимальное напряжение RubiRing, В | 10 |
| Максимальный ток RubiRing, А | 0,1 |
| Интерфейс связи с сетевыми устройствами | RS-485 |
| Линия связи RS-485 | Экранированная (неэкранированная) витая пара с возвратным проводом |
| Скорость передачи данных, бит/с | 9600, 19200, 38400, 115200 |
| Интерфейсы связи с ПК (на опциональных модулях) | Ethernet |
| Количество токовых выходов | 4 |
| Максимальное напряжение токового выхода (подается с модуля питания), В | 28 |
| Максимальный ток токового выхода, А | 2 |
| Суммарный ток всех токовых выходов, А, не более | 2 |
| Суммарное количество технических средств, не более | 32768 |
| Максимальное количество областей | 32768 |
| Максимальное количество технических средств в одной области | 32768 |
| Максимальное количество идентификаторов пользователей | 65534 |
| Диапазон рабочих температур, °С | От +5 до +50 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25 °С, без конденсации влаги) | 0–93% |
| Габаритные размеры, мм | 400 х 400 х 250 |
| Масса без АКБ, кг, не более | 6,5 |
Скачать Веб Конфигуратор
* Новые рекомендации для АШ
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ| РЭ ППК-Р Рубикон ред.6 | Скачать | [pdf, 1037 KB] |
| Рекомендации для адресного шлейфа | Скачать | [pdf, 47 KB] |
ОБНОВЛЕНИЯ| ppkr_mb7_2294 | Скачать | [x-zip-compressed, 126 KB] |
| rebootppkr_mb7_2294 | Скачать | [x-zip-compressed, 24 KB] |
| ForEthernet_NetModuleConfig | Скачать | [octet-stream, 18 KB] |
