Сетевой контроллер СКШС-01-16 предназначен для контроля 16-и неадресных шлейфов для пожарных или охранных извещателей, а также технологических датчиков с нормально-разомкнутыми контактами.
Возможны два типа подключения к шлейфу: "сухой контакт" или с подачей питания на активные извещатели. В зависимости от заданного режима работы, в каждом шлейфе выполняется контроль состояния извещателей, прием тревожных извещений, сброс сработавших извещателей, контроль напряжения питания, возникновения обрыва и короткого замыкания. СКШС-01-16 подключается к ППК по интерфейсу RS-485, с питанием от ИБП 12 В или 24 В.
Сетевой контроллер СКШС-01-16
Возможны два режима работы неадресных шлейфов СКШС-01-16, с контролем возникновения обрыва и короткого замыкания:
- Однопороговый режим: в ППК передается извещения типа "Пожар", "Тревога" и т.д. при сработке одного любого из подключенных к шлейфу извещателей
- Двухпороговый режим: при сработке одного извещателя в ППК передается извещение "Пожар 1", "Тревога 1", при сработке двух извещателей - "Пожар 2", "Тревога 2".
Контроль выполняется по каждому шлейфу, с отображением номера шлейфа в ППК.

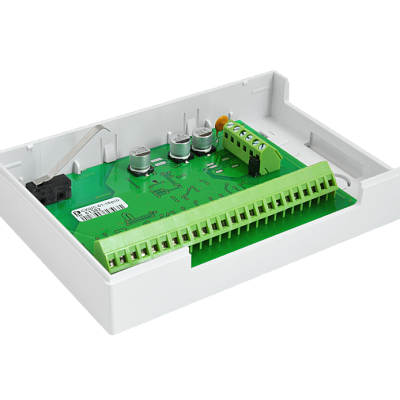

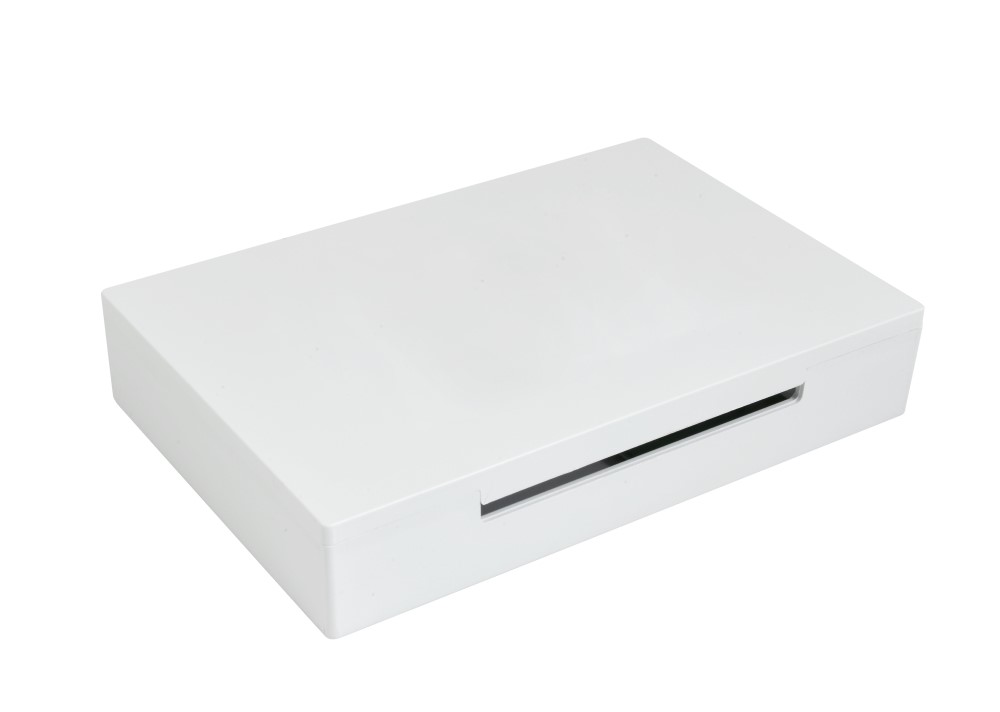

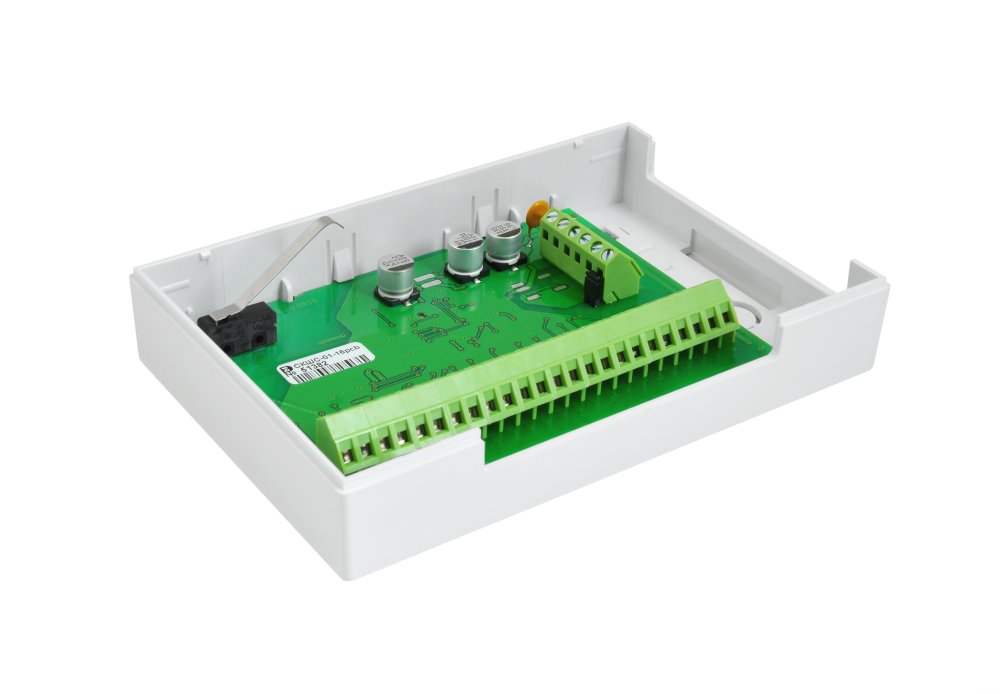

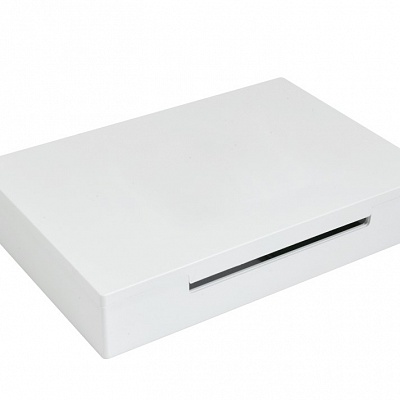

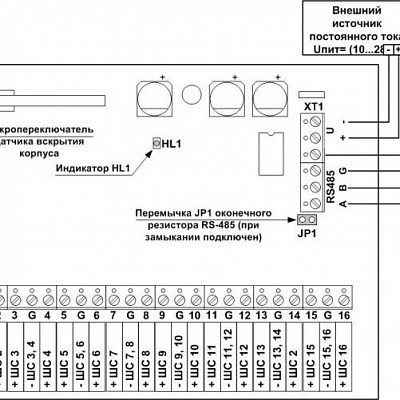

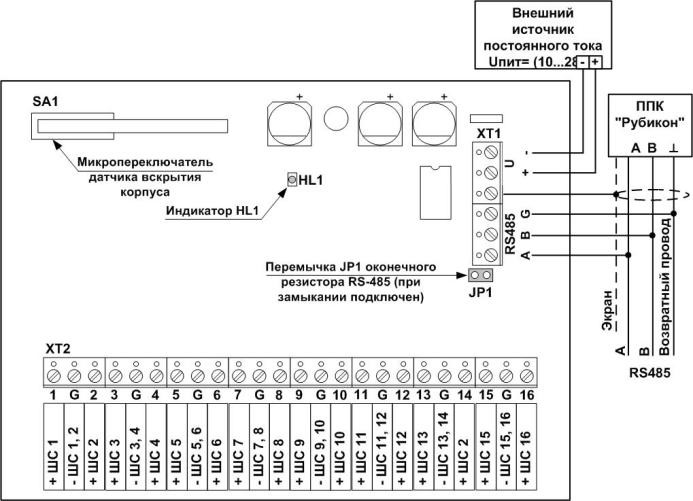

Устройство выполнено в пластиковом разъемном корпусе с датчиком вскрытия, крышка крепится к основанию на защелках. На плате расположен светодиод, служащий для индикации обмена данными с ППК.

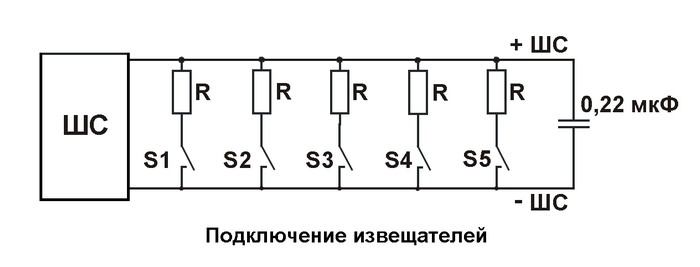

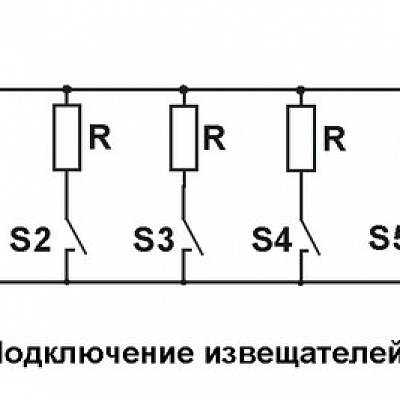

В комплектацию включен конденсатор типа К73-17- 63В 0,22 мкФ.
Технические характеристики | |
Электропитание от внешнего источни-ка постоянного тока напряжением, В | 10 - 28 |
Ток потребления, не более, мА | 100 |
Количество контролируемых безадресных ШС | 16 |
Максимальный ток питания извещателей безадресного ШС в дежурном режиме, мА: | 2 (без различения двойной сработки) / 1 (с различением двойной сработки) |
Допустимые параметры ШС: сопротивление ШС, Ом / сопротивление изоляции, кОм / емкость ШС, нФ | 100 Ом/ 20 кОм/ 5 нФ |
Максимальное напряжение безадресного ШС, не более, В | 15 |
Диапазон рабочих температур, оС | от минус 40 до +60 |
Габаритные размеры, мм, не более | 165x110x32 (IP20) / 193x145x55 (IP65) |
Масса, кг, не более | 0,27 (IP20) / 0,35 (IP65) |
______________________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
∙ Возможность Ethernet-подключения ППК с удаленным управлением и мониторингом состояния системы через web-интерфейс
∙ Возможность применения сразу нескольких ППК в распределенных системах, объединенных по Ethernet в режиме сетевого взаимодействия
_______________________________________
РЭ СКШС-01-16 Рубикон ред 4 (испр. на 2021г) | Скачать | [pdf, 837 KB] |
