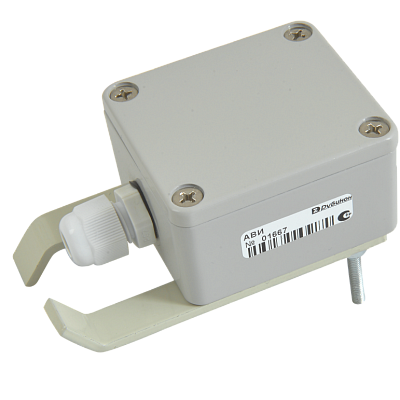

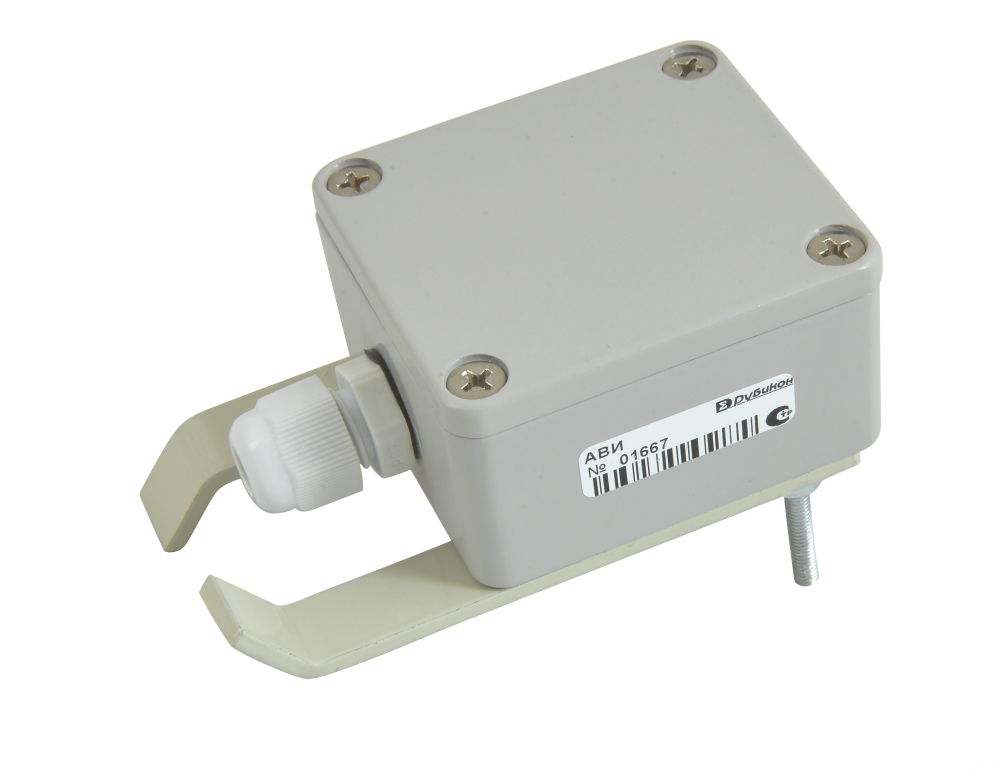

АВИ – Адресный охранный вибрационный извещатель

Адресный вибрационный извещатель АВИ предназначен для обнаружения попыток разрушения защищаемых конструкций, в т.ч. перепиливания, сверления, многократных ударов и т.д., а также перемещения самого извещателя, либо его вскрытия.

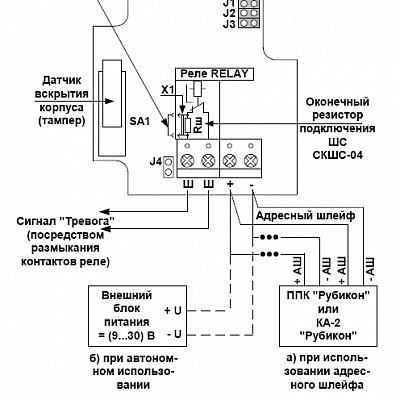

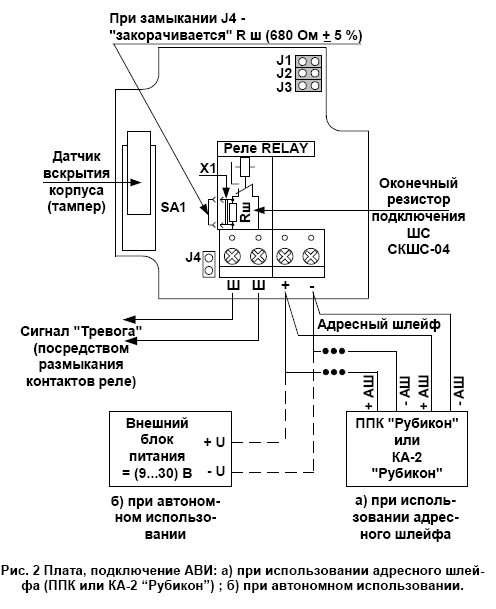

При работе в адресном режиме АВИ подключается к двухпроводному адресному шлейфу АСБ Рубикон напрямую от ППК, либо через сетевой контролер КА2. Возможна также работа в неадресном режиме и подключение к внешнему источнику питания.

3 500 руб

Розничная цена

Описание центр загрузки ПРИМЕНЕНИЕ В ПРОЕКТАХ

АВИ – Адресный охранный вибрационный извещатель

Извещатель со степенью защиты оболочки IP65 рассчитан на установку на сварных конструкциях из металлического прутка диаметром 8…20 мм. Допускается монтаж на иных металлических конструкциях, но в этом случае не гарантируется заявленная защищаемая площадь.

При работе в адресном режиме в ППК передаются следующие извещения:

"Норма", дежурный режим
"Тревога вибрация"
"Тревога, удары"
"Тревога, наклон"
"Внимание, вибрация"
"Внимание, наклон"
"Вскрытие корпуса"
"Неисправность канала акселерометра"
"Неисправность канала вибродатчика"
"Неисправность схемы"
"Потеря связи"

При управлении АВИ с ППК возможна настройка следующих параметров: чувствительность и быстродействие по каналу "вибрация", допустимый наклон и быстродействие по каналу "акселерометр", режим использования перемычек и реле на устройстве. После установки параметров они сохраняются в энергонезависимой памяти.

В неадресном режиме возможно использование АВИ совместно с любыми приемно-контрольными приборами, допускающими сопротивление шлейфа от 50 Ом. В этом случае извещатель формирует сообщение "Тревога" путем размыкания контактов реле при превышении пороговых значений в любом из контрольных каналов, а также отключении питания либо вскрытии корпуса. Для задания пороговых значений служат перемычки на плате устройства. Предусмотрена автоматическая коррекция порогов срабатывания в соответствии с условиями эксплуатации.

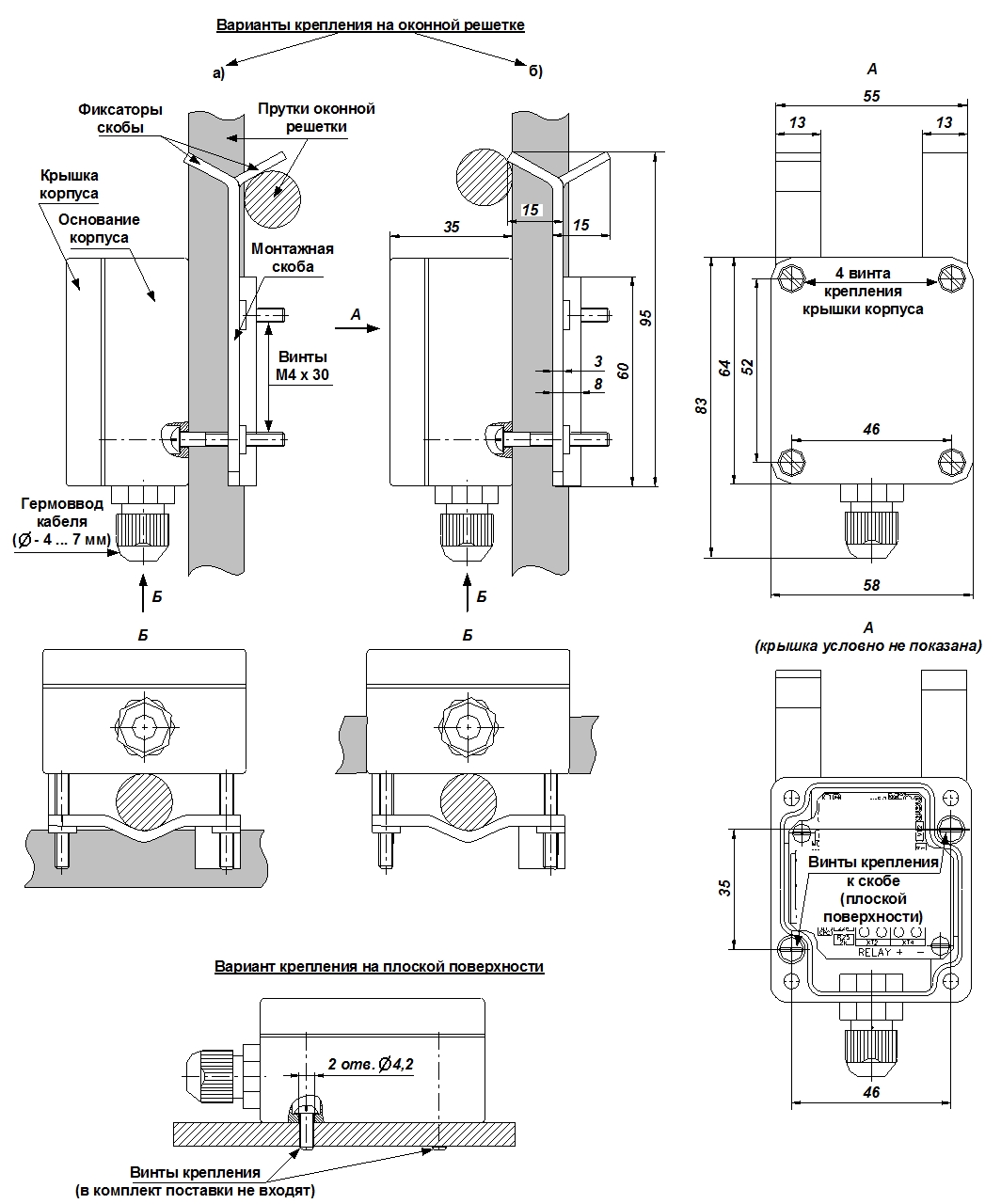

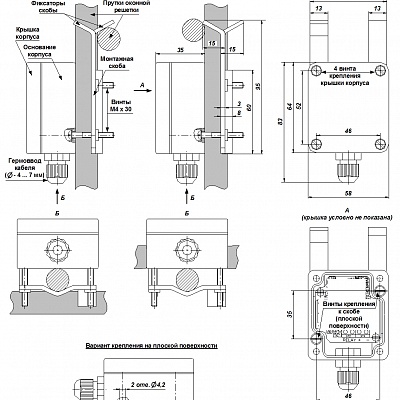

Для крепления на сварные металлические конструкции из прутков в комплектацию включена монтажная скоба и винты М4. Крепление на плоскую поверхность выполняется с помощью саморезов.

Технические характеристики
Питание (адресный режим)	По АШ
Напряжение питания в неадресном режиме, пост. ток, В
- от	9
- до	28
Ток потребления, макс., мА	10
Площадь защищаемой конструкции типа сварная решетка, м2, не более	4
Время реакции на высокочастотную вибрацию, не менее, с	3
Угол отклонения от стационарного положения для перехода в режим "Тревога", град	8
Напряжение на выходном реле, макс., В	28
Ток на выходном реле (безадресный режим), макс, мА	100
Диапазон рабочих температур, °С
- от	-40
- до	+60
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96	IP65
Допустимая относительная влажность воздуха при температуре +40°С, %, не более	93
Габаритные размеры без монтажной скобы, мм (ширина х высота х глубина)	58x83x37
Масса, кг, не более	0,25
