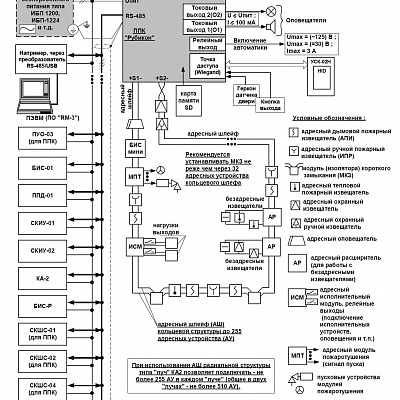

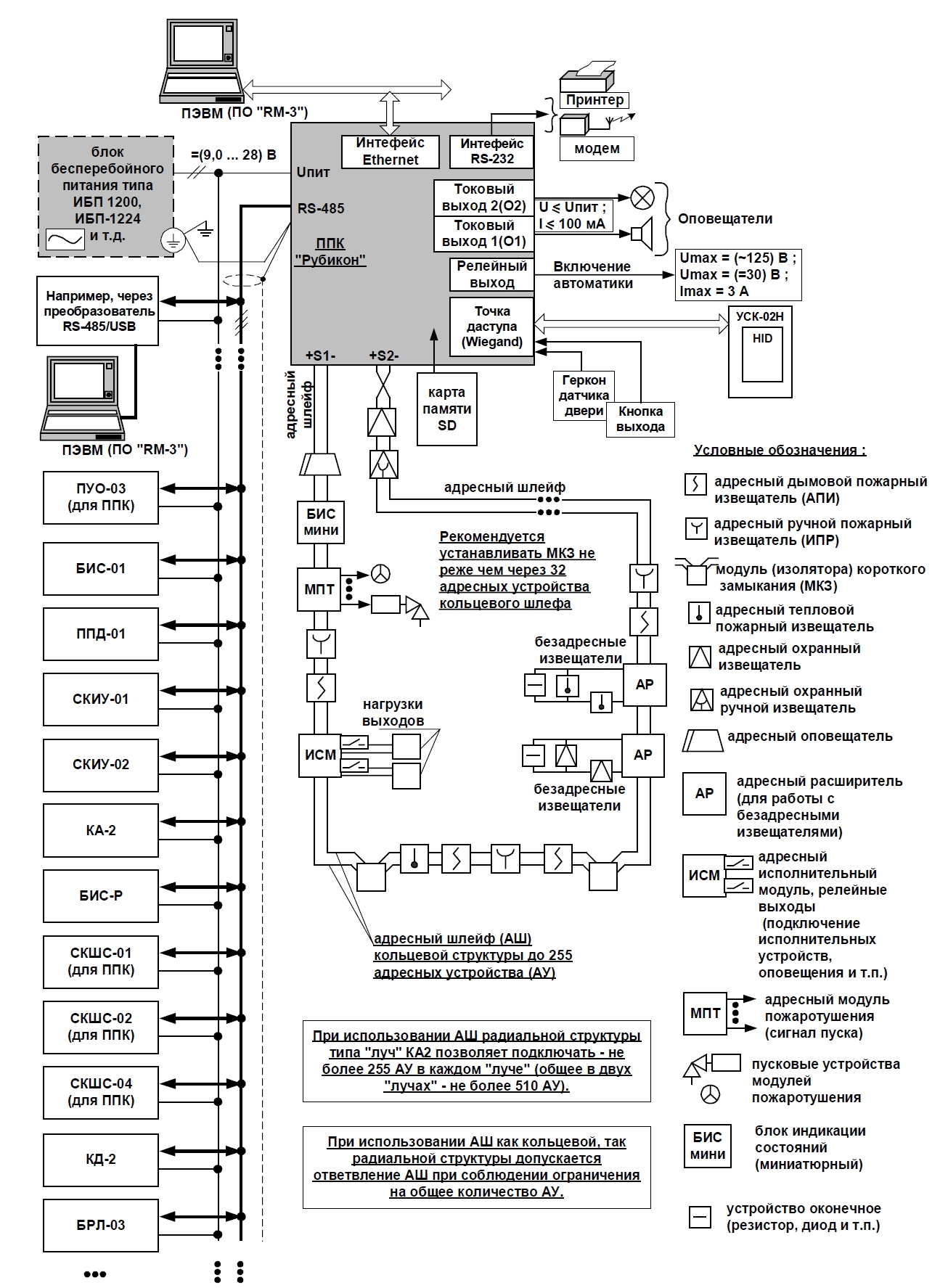

При подключении адресных устройств (АУ) к собственным адресным шлейфам ППК-Е их общая численность может достигать: 150 АУ в топологии "кольцо" и 300 АУ в топологии "два луча". С применением подключаемых по интерфейсу RS-485 сетевых контроллеров адресного шлейфа КА2 (до двух КА2) возможности ППК-Е существенно вырастают: до 765 АУ в топологии "только кольца" и до 1 530 в топологии "только лучи". Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к ППК-Е. На допустимое число подключаемых к ППК-Е АУ влияет также лимит общего токопотребления всех устройств системы.

Помимо сетевых контроллеров адресного шлейфа КА2, предусмотрено подключение к ППК-Е прочих сетевых устройств, общим числом до 31: контроллеров шлейфов сигнализации СКШС, контроллеров исполнительных устройств СКИУ, контроллера устройств считывания кода КД2, пульта управления ПУО, контроллера управления пожаротушением СКУП  и т.д. Имея широкий спектр поддерживаемых адресных и неадресных устройств разного назначения, ППК-Е является законченным решением для просмотра состояния, управления и конфигурирования охранных и пожарных систем, СКУД, контроля технологических параметров на малых и средних объектах. Возможно применение сразу нескольких ППК-Е в больших распределенных интегрированных системах, объединенных по Ethernet в режиме сетевого взаимодействия.

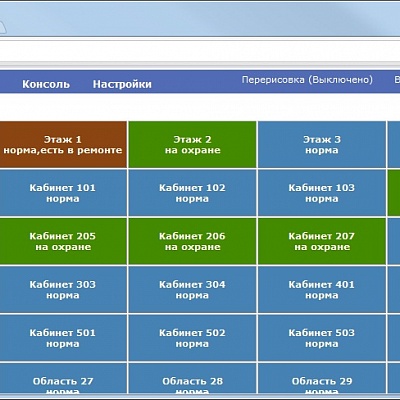

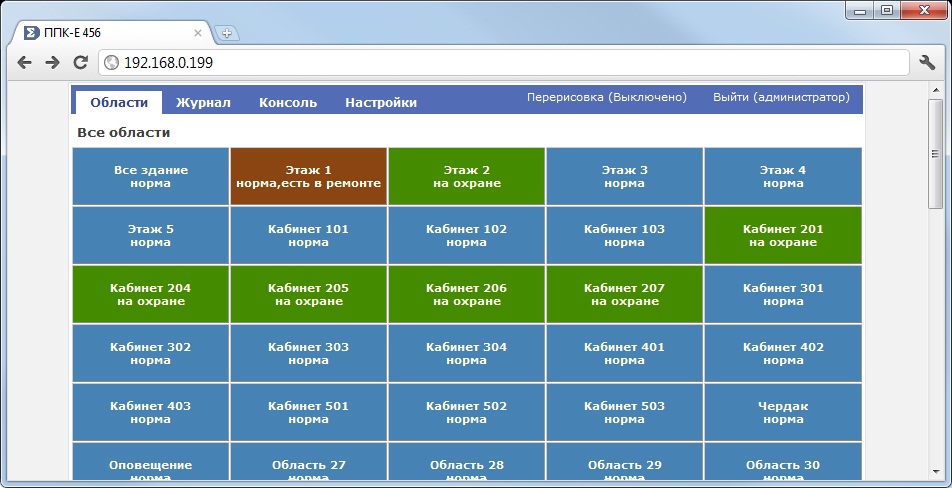

Одной из ключевых особенностей ППК Рубикон выступает распределение управляемых устройств по задаваемым областям (комната, этаж и т.д.) с возможностью иерархии, т.е. объединения нескольких областей в новую область уровнем выше. Всего поддерживается до 128 областей, и до 1500 объединенных в области технических средств.

Основные состояния для контролируемых областей:

• "Норма": дежурный режим
• "Пожар 1": тревожное состояние "Внимание"
• "Пожар 2": тревожное состояние "Пожар"
• "Тревога": охранное тревожное состояние
• "Задержка тревоги"
• "Задержка взятия"
• "Неисправность"
• "Не готова"
• "На охране"

 В заданных областях контролируется состояние и настраиваются параметры всех устройств области, в зависимости их от типа и назначения. В АСБ Рубикон в большинстве случаев параметры устройств задаются только с ППК.

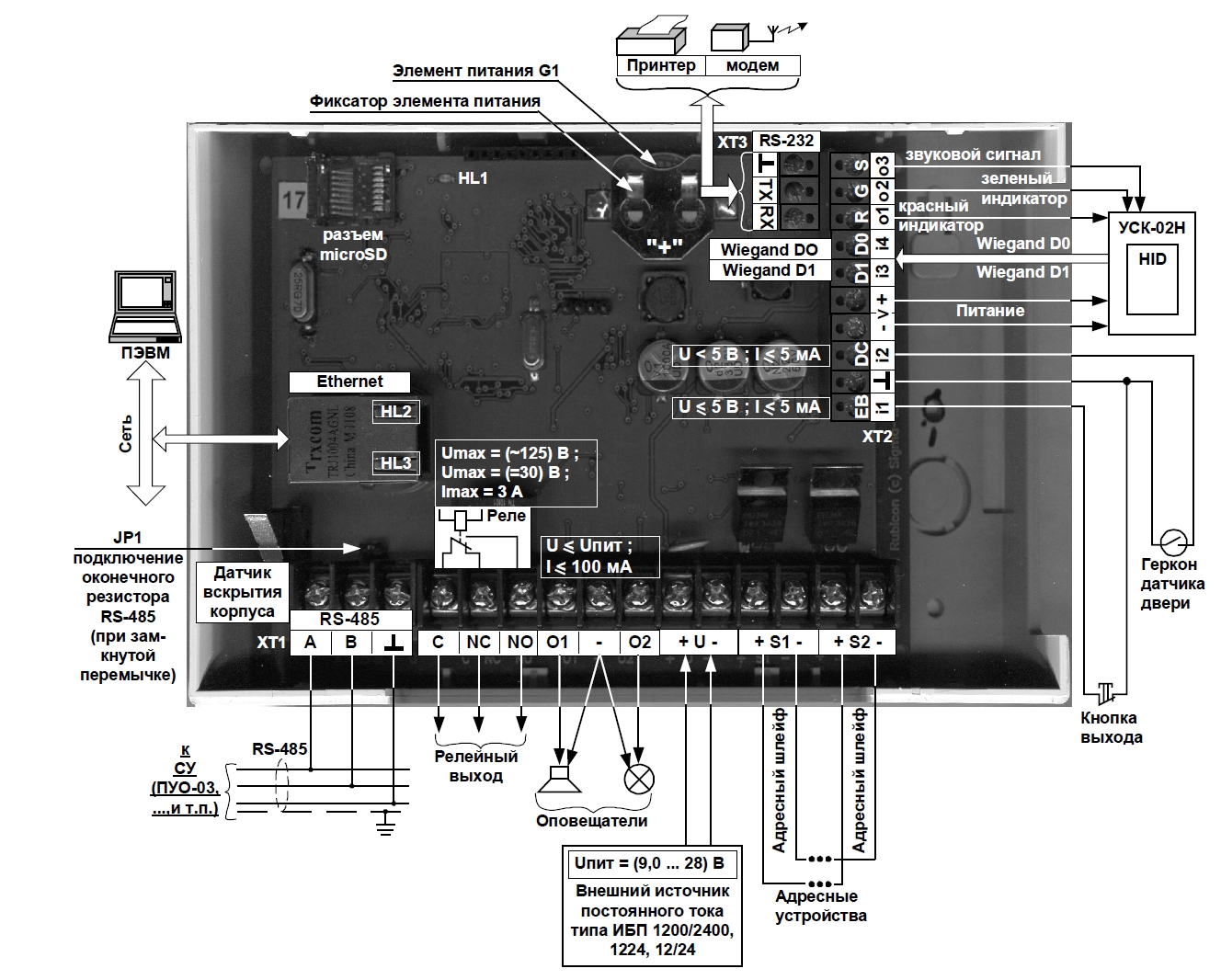

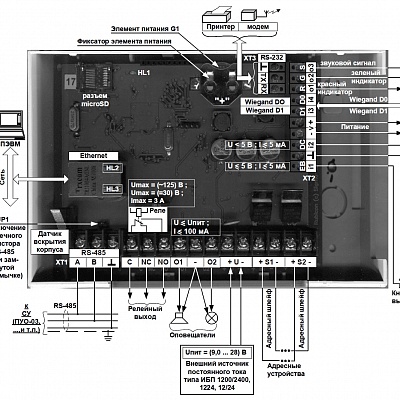

Наряду с подключением к адресному шлейфу и интерфейсу RS-485, возможности подключения ППК-Е включают:

• два токовых выхода (Iвых до 100 мА) для оповещателей, с контролем обрыва и короткого замыкания
• релейный выход постоянного или переменного тока с переключающимися контактами (Iвых до 3 А) для управления автоматикой, нормально-замкнутого и нормально-разомкнутого типа
• подключение к одной точке доступа на базе устройства типа УСК с интерфейсом Wiegand 26, магнитоконтактного датчика (геркона) и кнопки выхода
• интерфейс RS-232 для связи с принтером или модемом (GSM)
• Ethernet для подключения к ПК по локальной сети

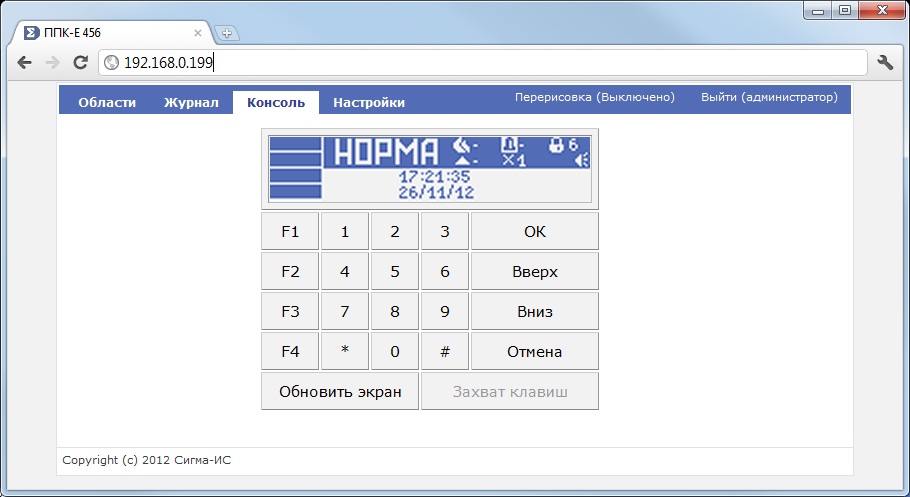

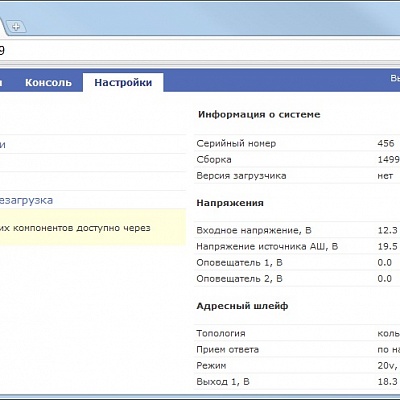

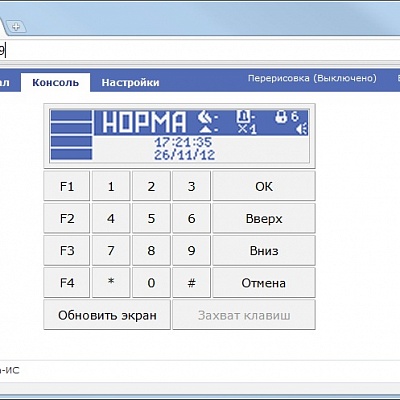

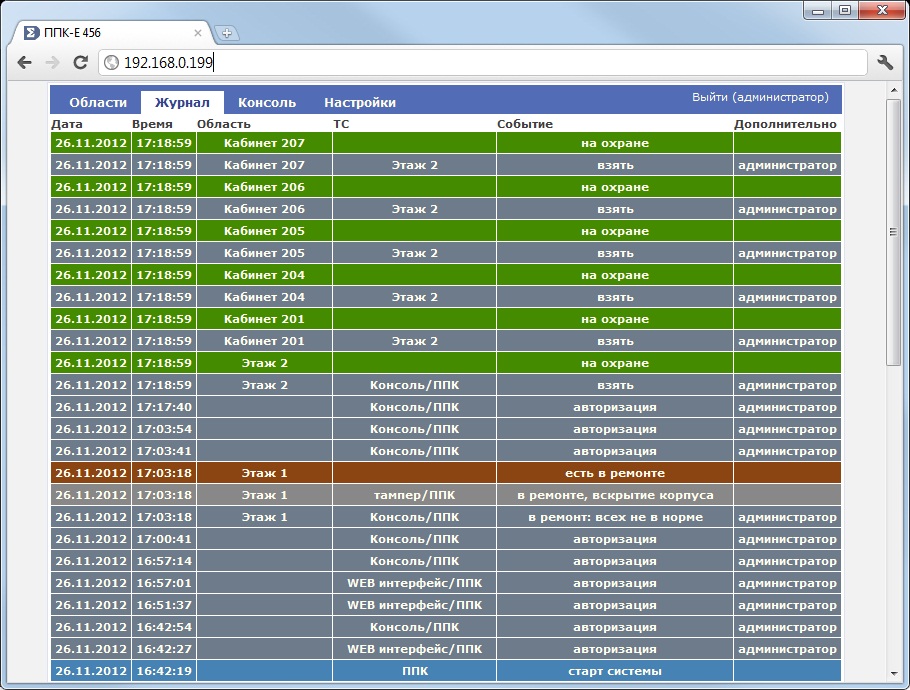

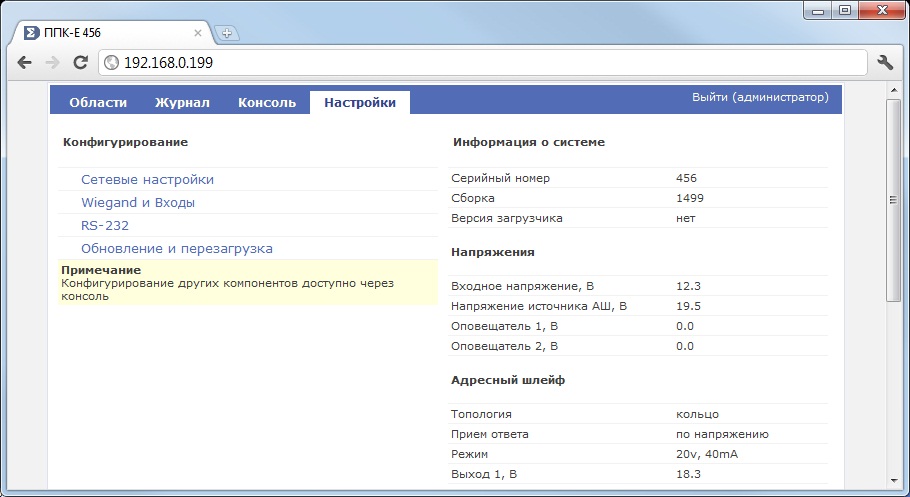

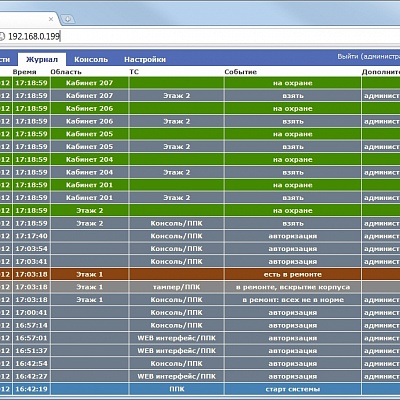

Конфигурирование системы с ППК-Е выполняется с ПК, подключенного либо по интерфейсу RS-485 (с помощью адаптеров RS-485/USB или RS-485/RS-232), либо по IP-протоколу (Ethernet). Доступны несколько вариантов: с помощью утилиты Рубикон Конфигуратор, либо платформы безопасности Интеллект, а также через web-интерфейс в браузере.

Для оперативного управления и индикации состояний служат внешние устройства из состава АСБ Рубикон: например, пульт управления объектовый ПУО-03р, блок индикации состояний БИС-Р, оповещатели. При подключении внешнего GSM-модема (приобретается отдельно) по интерфейсу RS-232 доступна возможность управления ППК-Е с помощью СМС-сообщений: как из заданного стандартного списка, так и произвольных, задаваемых пользователем.

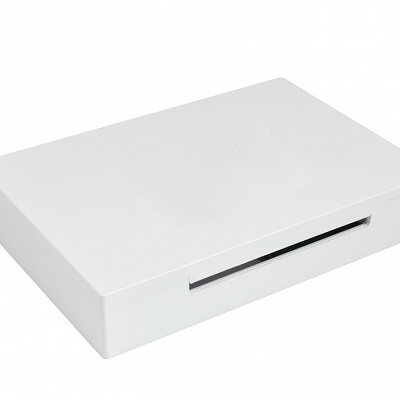

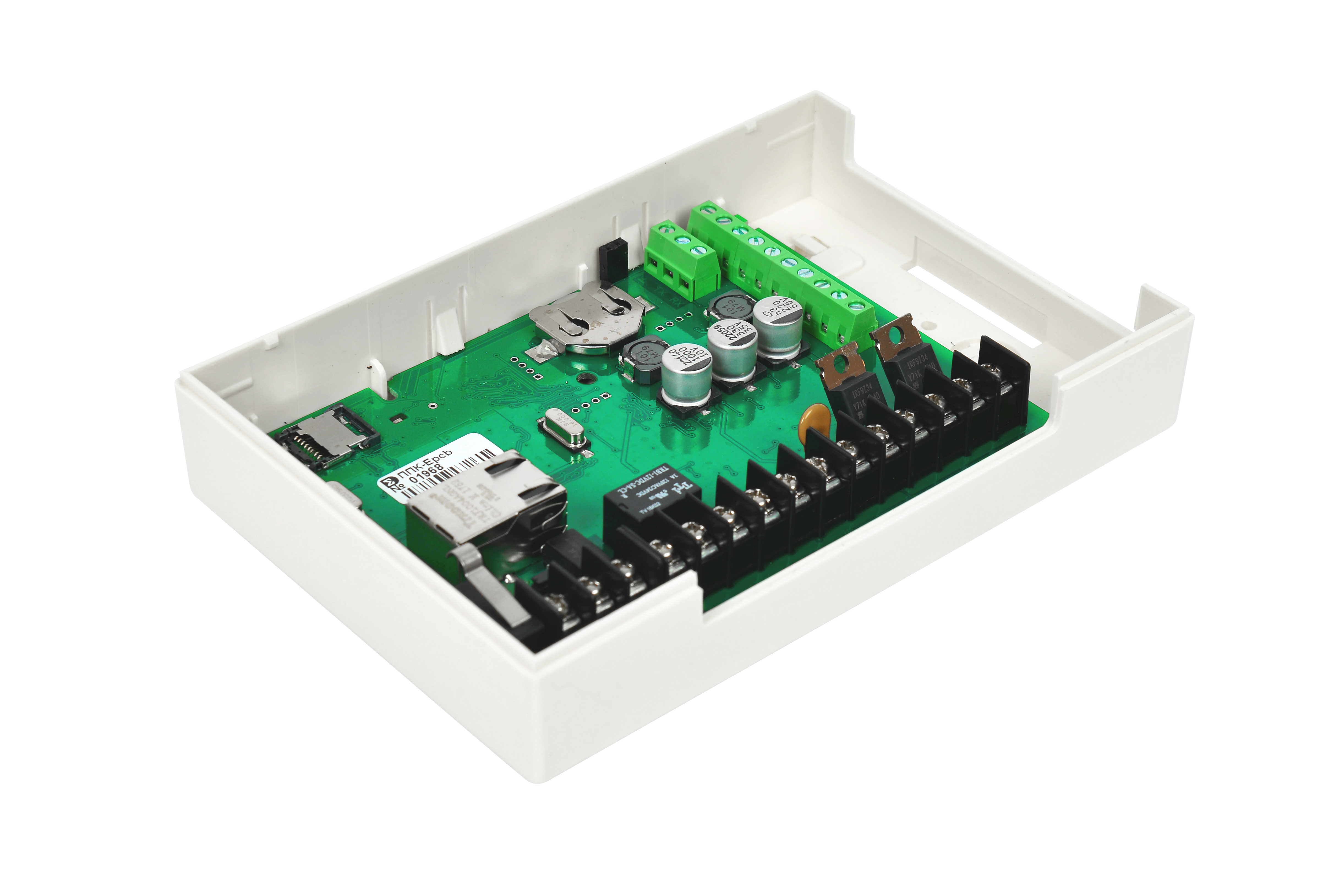

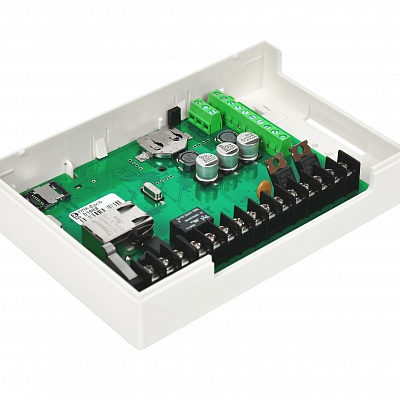

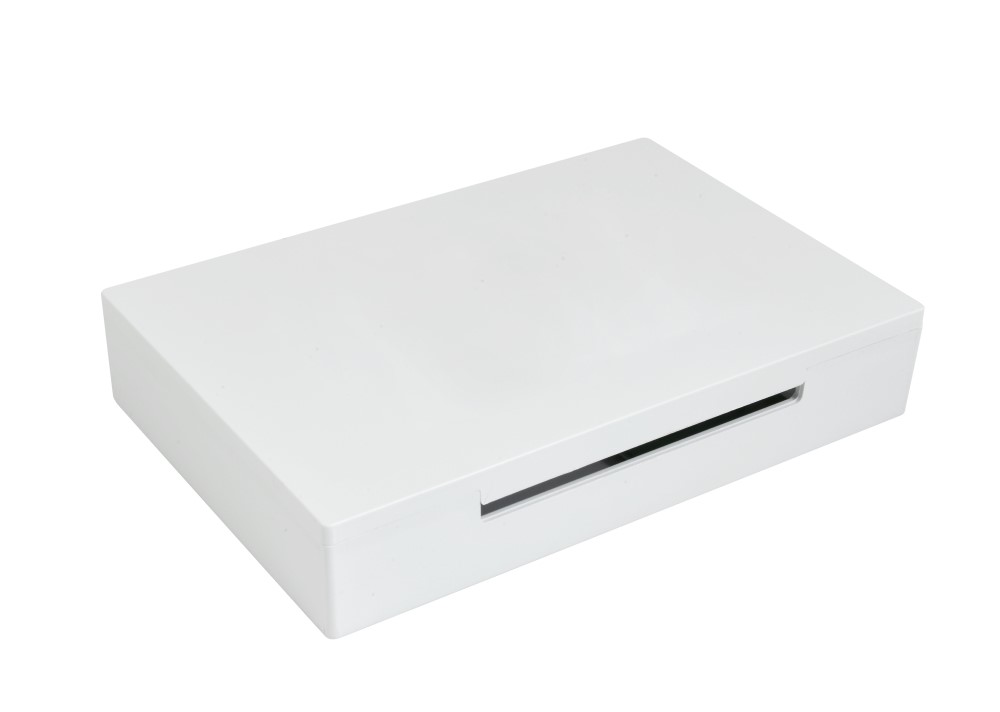

ППК-Е выполнен в компактном разъемном корпусе, оснащенном датчиком вскрытия. Три светодиодных индикатора на корпусе предназначены для индикации наличия питания и режимов передачи данных по подключенным интерфейсам.

Скачать конфигуратор
Новые рекомендации для АШС

__________________________________

ПРЕИМУЩЕСТВА РУБИКОН

∙             Простота монтажа

∙             Питание по адресному шлейфу

∙             Простота настройки, автоматическое определение адресных устройств в шлейфе

∙             Простота адресации: по серийному номеру

∙             Параметры всех АУ настраиваются с ППК

___________________________________
