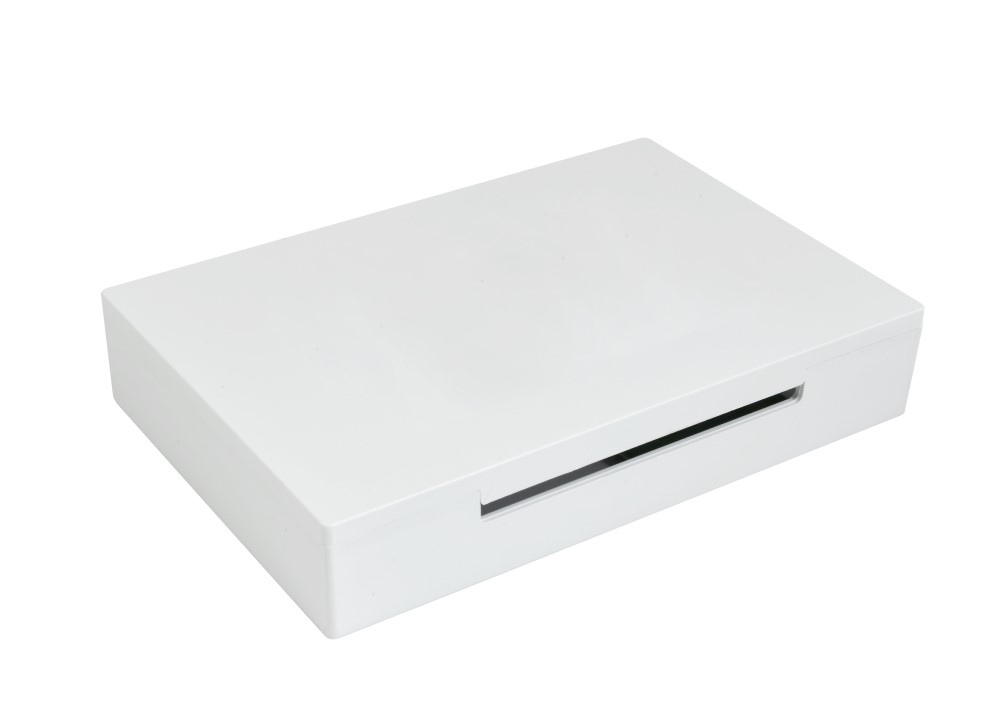

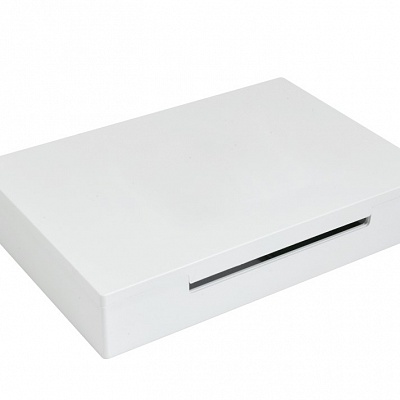

Сетевой контроллер шлейфов сигнализации, 8 оптоизолированных входа для технологической сигнализации, корпус IP20
Не работает с АСБ "Рубикон"

Цена по запросу

СКШС-03-8 IP20 ПРЕДНАЗНАЧЕН ДЛЯ:


• для приема электрических сигналов обратной связи от устройств пожарной автоматики (оборудование противодымной защиты, насосы, запорная арматура и др.), имеющих выход в виде нормально-разомкнутых или нормально-замкнутых контактов, по восьми шлейфам сигнализации (ШС) с гальванической развязкой;
• подключения пожарных извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами;
• контроля исправности шлейфов сигнализации с автоматическим выявлением обрыва или короткого замыкания;

• передачи информации о состоянии контактов оборудования в блок центральный процессорный.

СКШС-03-8 осуществляет адресацию шлейфа сигнализации.

СКШС-03-8 выдает сигнал «Неисправность» при коротком замыкании или обрыве шлейфа сигнализации.

По степени защиты от воздействия окружающей среды исполнение СКШС-03-8 IP20, IP65.

СКШС-03-8К - климатическое исполнение

Технические характеристики

Число шлейфов, подключаемых к одному СКШС-03-8 8
Напряжение на разомкнутом ШС, В, в пределах 24…28
Ток короткого замыкания в ШС, мА, в пределах 18…24
Сопротивление изоляции между ШС , МОм, не менее 20
Максимальная протяженность линии связи с БЦП, м 1200
Питание СКШС-03-8 осуществляется от сети постоянного тока напряжением, В 10…28
Максимальный ток потребления (при короткозамкнутых ШС и напряжении питания 10 В), мА, не более 700
Сопротивление изоляции между проводами одного ШС, кОм, не менее 20
Диапазон рабочих температур, °С:
-исполнение IP20 -10…+50
-исполнение IP65 -40…+50
-исполнение К -50..+50
Габаритные размеры, мм, не более:
- исполнение IP20 165 x 110 x 32
- исполнение IP65 171 х 145 х 55
Масса, кг, не более 0,35

________________________

ПРЕИМУЩЕСТВА РУБИКОН

∙             Простота монтажа

∙             Питание по адресному шлейфу

∙             Простота настройки, автоматическое определение адресных устройств в шлейфе

∙             Простота адресации: по серийному номеру

∙             Параметры всех АУ настраиваются с ППК
