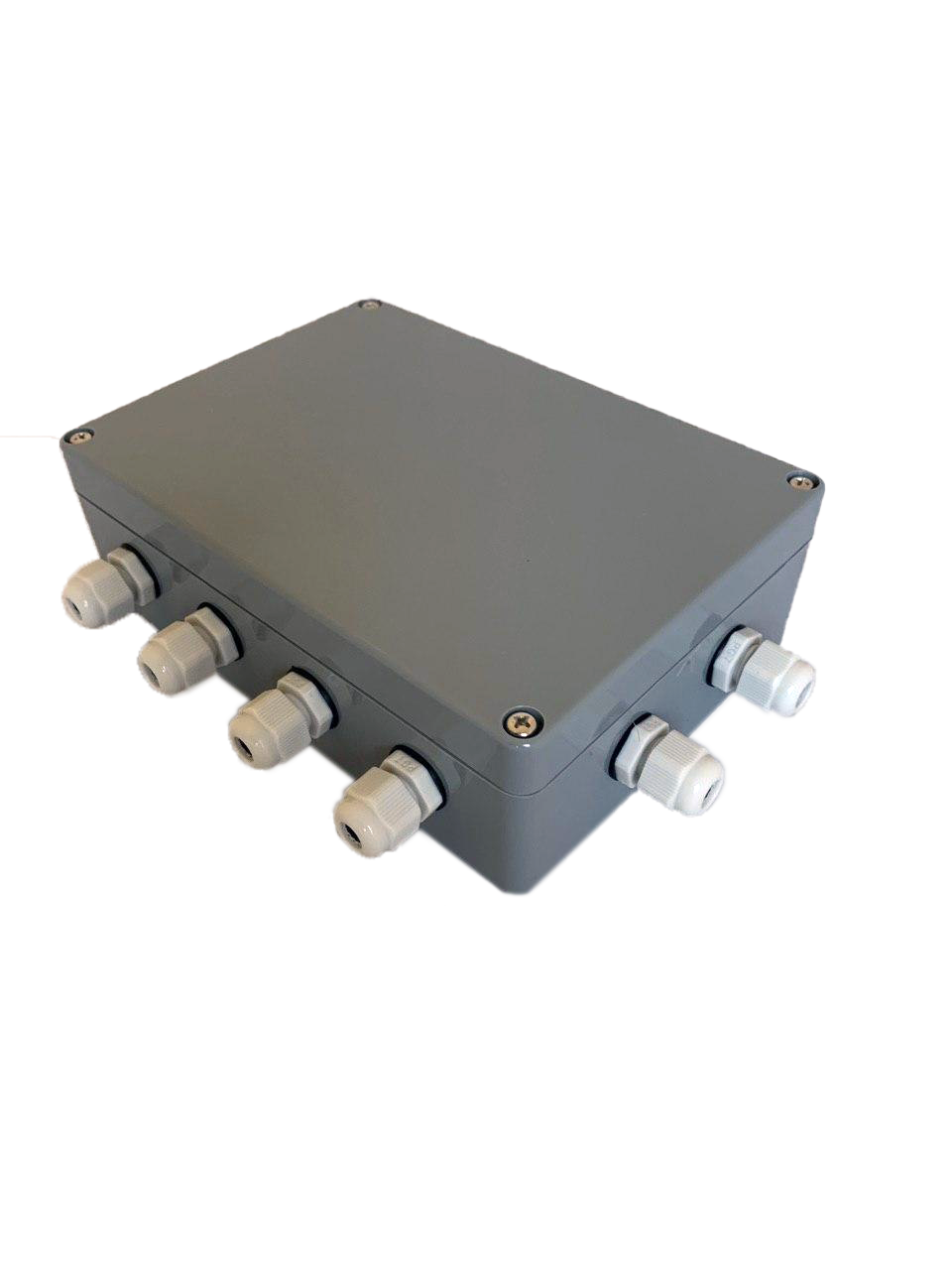

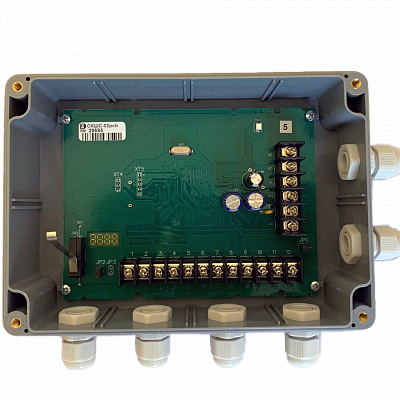

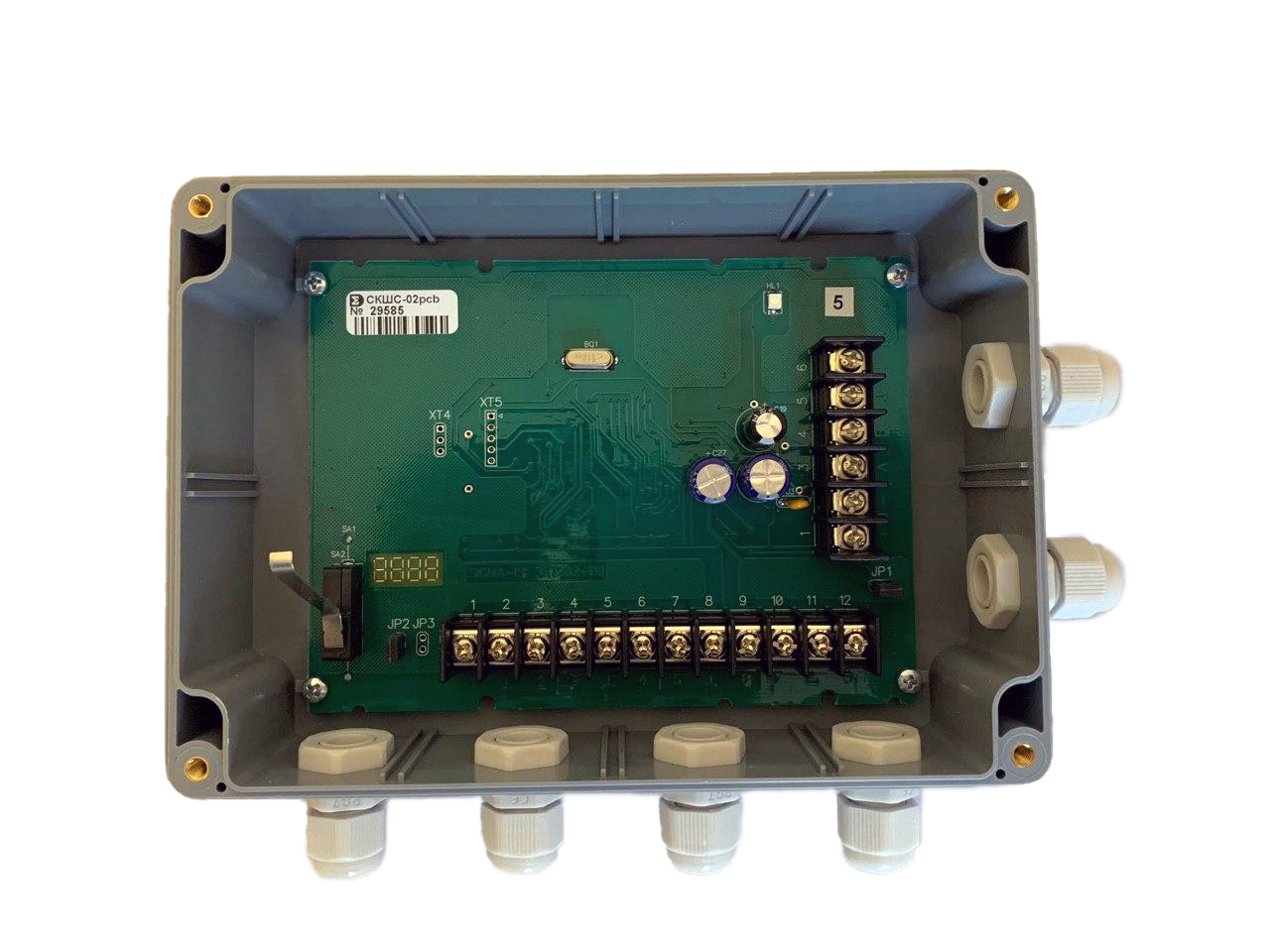

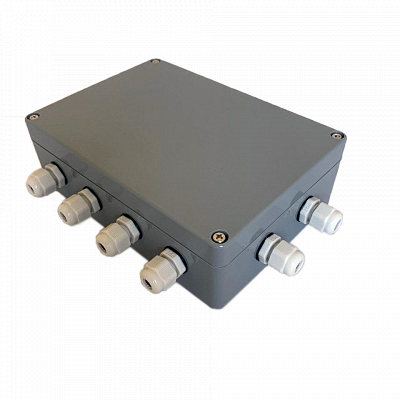

Сетевой контроллер шлейфов сигнализации СКШС-02 IP65
СКШС-02 предназначен для:

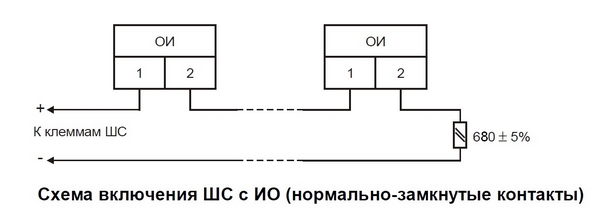

- приема электрических сигналов тревожных сообщений от охранных извещателей с нормально-замкнутыми контактами;
- контроля исправности шлейфов сигнализации с выявлением короткого замыкания;
- передачи информации о состоянии извещателей и шлейфов в БЦП.
СКШС-02 рассчитан на совместную работу с прибором приемно-контрольным ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060».
СКШС-02 выдает сигнал «Неисправность» при коротком замыкании шлейфа сигнализации.
По степени защиты от воздействия окружающей среды исполнение СКШС-02 IP20, IP65.
По требованию заказчика выпускаются модификации СКШС-02 с индексом «К» и «Т» в корпусе IP65.
СКШС-02К – расширенный климатический диапазон (минус 50 … + 50) °С.
СКШС-02Т – расширение значений механических факторов внешней среды.
Технические характеристики |
|
| Число ШС | 8 |
| Сопротивление выносного резистора ШС, Ом | 680 ± 5% |
| Минимальное сопротивление изоляции между проводами ШС, кОм | 20 |
| Максимальное сопротивление проводов ШС, Ом | 150 |
| Напряжение питания от источника постоянного тока, В | 10…28 |
| Выдача сигнала «Неисправность» при снижении напряжения питания до, В, менее | 9 |
| Ток потребления, мА, не более | 35 |
| Рабочая температура, °С: | |
| -исполнение IP20 | -10…+50 |
| -исполнение IP65 | -40…+50 |
| -исполнение К | -50..+50 |
| Габаритные размеры, мм: | |
| -исполнение IP20 | 165 x 110 x 33 |
| -исполнение IP65 | 193 х 143 х 55 |
| Масса, кг | 0,35 |
