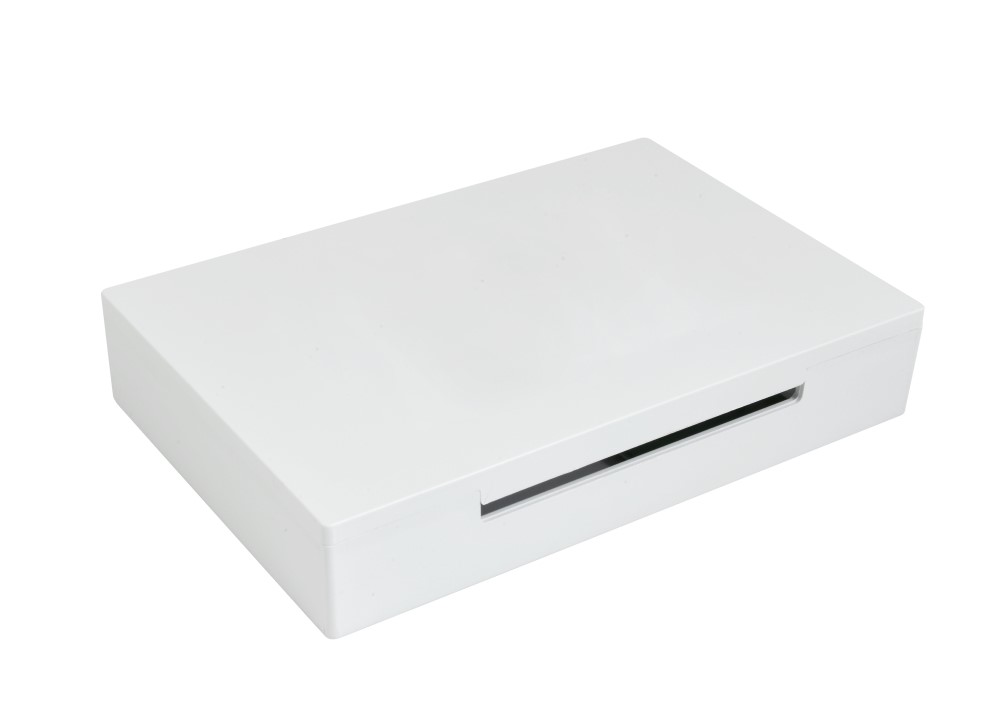

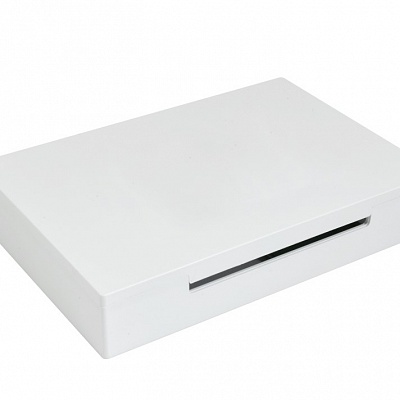

Сетевой контроллер шлейфов сигнализации СКШС-01 IP20
СКШС-01 предназначен для приема электрических сигналов тревожных сообщений от охранных и пожарных извещателей, передачи информации о состоянии извещателей, неисправности ШС, состояние питающего напряжения СКШС в БЦП. СКШС рассчитан на работу с БЦП приборов приёмно-контрольных охранно-пожарных и управления ППКОПУ 01059-1000-3 Р-08, ППКОП 01059-100- Р-060 и входит в состав интегрированной системы безопасности ИСБ «ИНДИГИРКА» НЛВТ.425513.111 ТУ.
По степени защиты от воздействия окружающей среды исполнение СКШС-01 IP20, IP65.
Технические характеристики |
|
| Число шлейфов, подключаемых к одному СКШС-01 | 4 |
| Сопротивление проводов шлейфа, Ом, не более | 150 |
| Минимальное сопротивление изоляции между проводами шлейфа, кОм | 50 |
| Напряжение питания от источника постоянного тока, В: | |
| -для типов ШС 1, 2, 7 | 10…28 |
| -для типов ШС 3, 4, 5, 6, 8 | 20…28 |
| СКШС-01 выдает сигнал «Неисправность» при снижении напряжения питания до: -для типов ШС 1, 2, 7, В, менее | 10 |
| СКШС-01 выдает сигнал «Неисправность» при снижении напряжения питания до: -для типов ШС 3, 4, 5, 6, 8, В, менее | 20 |
| Собственный ток потребления СКШС-01, мА, не более | 40 |
| Диапазон рабочих температур, °С: | |
| -исполнение IP20 | -10…+50 |
| -исполнение IP65 | -40…+50 |
| -исполнение К, КТ | -50..+50 |
| Габаритные размеры, мм, не более: | |
| -исполнение IP20 | 165 x 110 x 33 |
| -исполнение IP65 | 193 х 143 х 55 |
| Масса, кг, не более | 0,35 |
