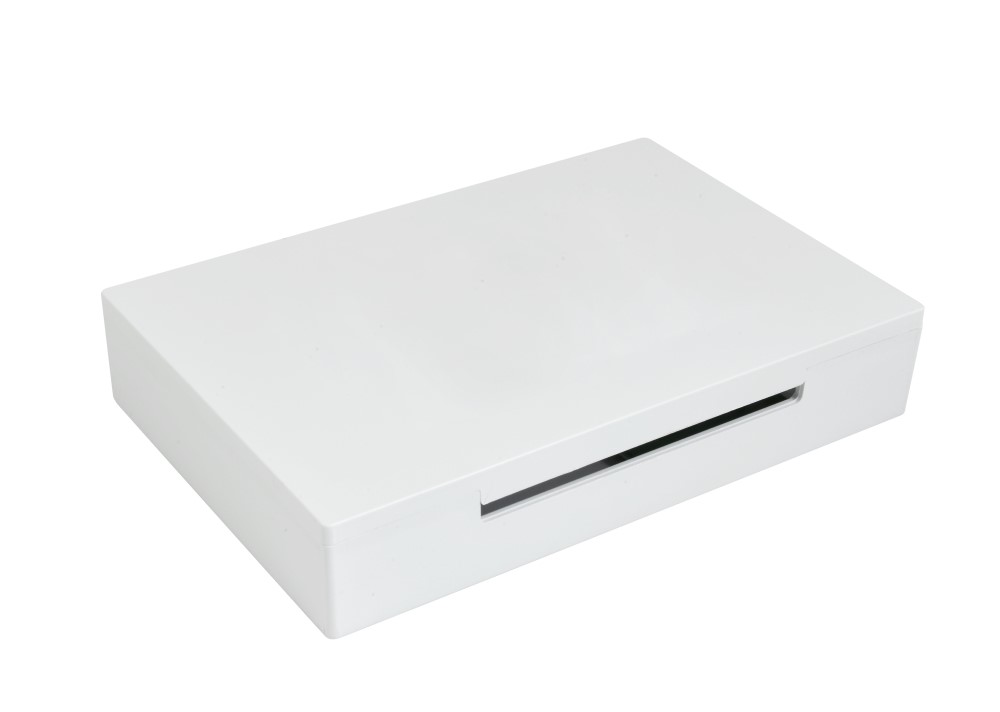

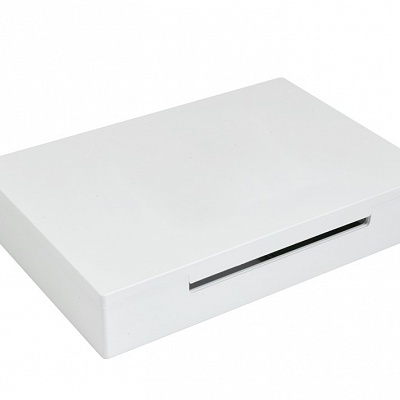

Сетевой контроллер исполнительных устройств СКИУ-02 IP20
СКИУ-02 ПРЕДНАЗНАЧЕН:
• Для управления 4-мя релейными выходами с контролем состояния цепей управления.
• Передачи информации о состоянии релейных
выходов в БЦП.
СКИУ-02 ОБЕСПЕЧИВАЕТ:
• Прием управляющих сигналов от БЦП;
• Управление релейными выходами;
• Контроль состояния цепей релейных выходов, включая состояния «Разомкнуто», «Короткое замыкание»,«Обрыв» и передачу соответствующих сообщений в БЦП.
Технические характеристики |
|
| Количество выходов управления | 4 |
| Напряжение питания (постоянное) , В | 10...28 |
| Ток потребления (выключенные реле / включенные реле), мА, не более | 90 / 300 |
| Выходные характеристики реле: | =28 В / 2 А |
| Максимальный ток контроля цепи управления, мА | 5 |
| Интерфейс связи с БЦП | RS-485 |
| Напряжение питания (снижение), при котором | |
| выдается сигнал «Неисправность» в БЦП, В, менее | 9 |
| Степень защиты от воздействия окружающей среды | IP20, IP65 |
| Рабочая температура, °С: | |
| - для СКИУ в исполнении IP20 | -10…+50 |
| - для СКИУ в исполнении IP65 | -40…+50 |
| - для СКИУ в исполнении К | -55…+50 |
| Рабочий диапазон значение относительной влажности воздуха (максимальное значение соответствует температуре + 25 °С): | |
| - для СКИУ в исполнении IP20 | 0...90% |
| - для СКИУ в исполнении IP65, К | 0...95% |
| Габаритные размеры, мм: | |
| - для СКИУ в исполнении IP20 | 165 x 110 x 32 |
| - для СКИУ в исполнении IP65, К | 171 х 145 х 55 |
| Масса, кг , не более: | |
| - для СКИУ в исполнении IP20 | 0,27 |
| - для СКИУ в исполнении IP65, К | 0,35 |
_______________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
