МКЗ - Адресный модуль короткого замыкания (изолятор)
Модуль короткого замыкания (изолятор) МКЗ предназначен для автоматического отключения участка адресного шлейфа ППК или КА2 при возникновении короткого замыкания.
МКЗ может применяться как безадресное устройство, не требующее настройки. При присвоении МКЗ адреса в ППК передаются извещения об его состоянии: Открытое (Норма), Закрытое (возникновение КЗ), Вскрытие корпуса.
МКЗ - Адресный модуль короткого замыкания (изолятор)
МКЗ предназначен для непрерывной круглосуточной работы и имеет два режима работы:
- Дежурный режим (электронный ключ замкнут)
- Режим КЗ (короткое замыкание, электронный ключ разомкнут, участок адресного шлейфа отключен).
Для индикации режимов работы предназначен светодиодный индикатор на корпусе: в дежурном режиме он мигает с периодом 5 с, в режиме КЗ – с частотой 10 Гц квазинепрерывное свечение).

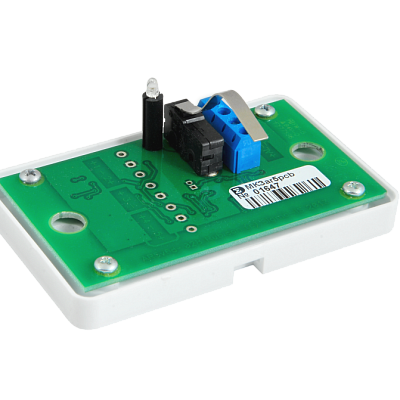

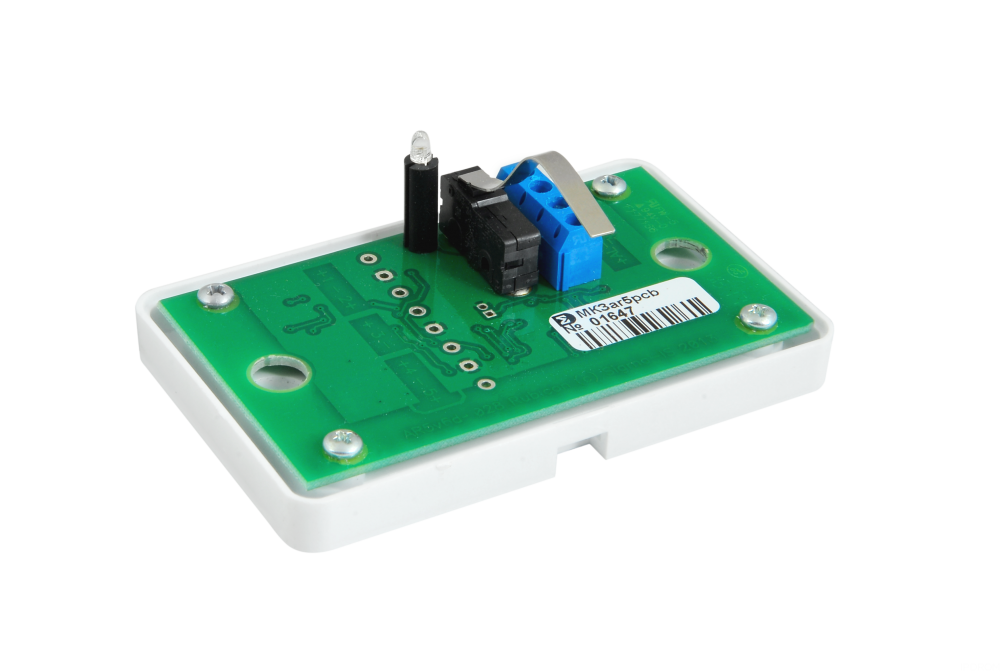

Устройство заключено в разъемный корпус с датчиком вскрытия (тампером), для установки предусмотрены два монтажных отверстия. Крепление крышки корпуса к основанию выполняется без помощи доп. инструмента, на защелках.

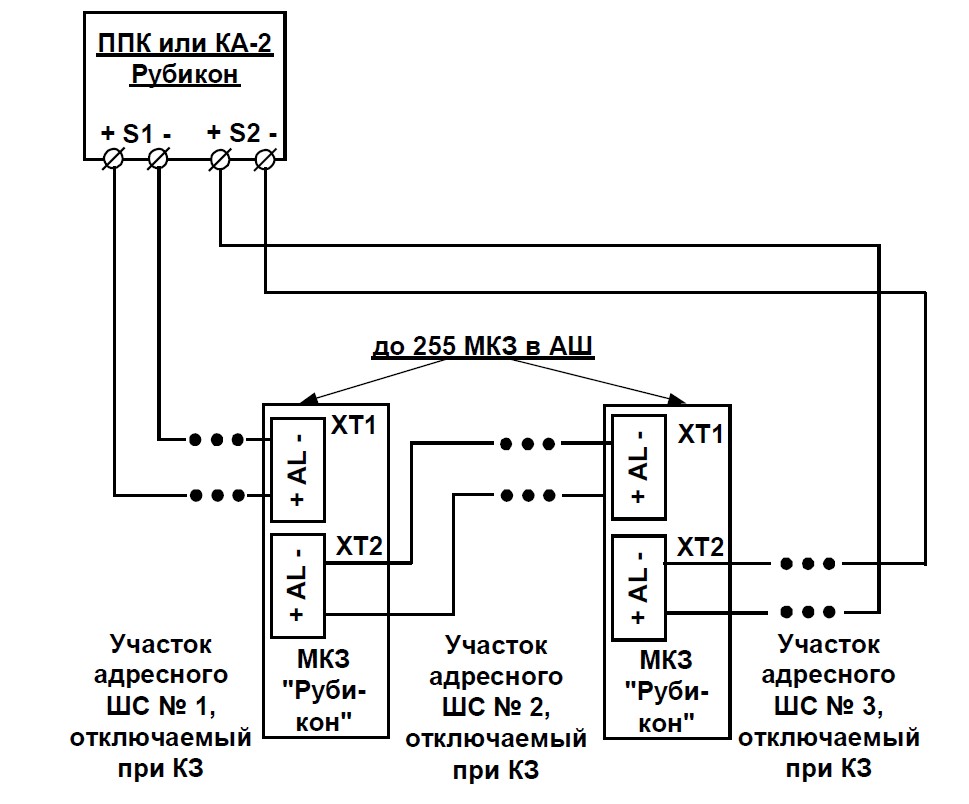

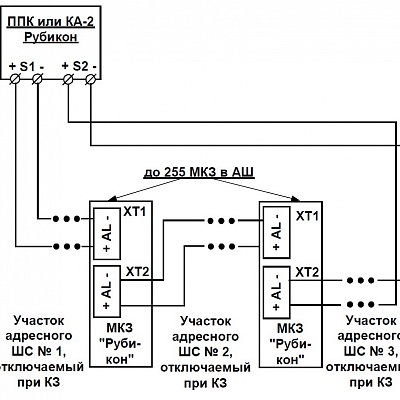

Отключение адресного шлейфа в случае КЗ выполняется на участке до следующего модуля МКЗ, либо, если это самый удаленный от ППК модуль МКЗ в топологии "Луч" – до конца шлейфа.
Предупреждение: рекомендуется устанавливать модули МКЗ в адресном шлейфе не реже, чем через 32 адресных устройства. Некоторые из устройств Рубикон имеют встроенный модуль МКЗ: извещатель ИР, расширитель ИР5, исполнительные устройства ИСМ22 исп.1, ИСМ22 исп.2.
Технические характеристики |
|
| Напряжение питания | от адресного ШС |
| Ток потребления, мА, не более | 0,1 |
| Максимальный ток, проходящий через «открытый» электронный ключ МКЗ, мА | 150 |
| Сопротивление «открытого» электронного ключа МКЗ в дежурном режиме, Ом, не более | 0,2 |
| Сопротивление «закрытого» электронного ключа МКЗ в режиме КЗ участка адресного ШС, кОм, не менее | 100 |
| Время перехода из состояния «открытого» в состояние «закрытое», с | 2±0,2 |
| Время перехода из состояния «закрытого» в состояние «открытое», сек. не более | 20 |
| Степень защиты оболочки | IP30 |
| Относительная влажность окружающей среды, % | 0...93 |
| Средний срок службы, лет, не менее | 10 |
| Диапазон рабочих температур, С | -10...+55 |

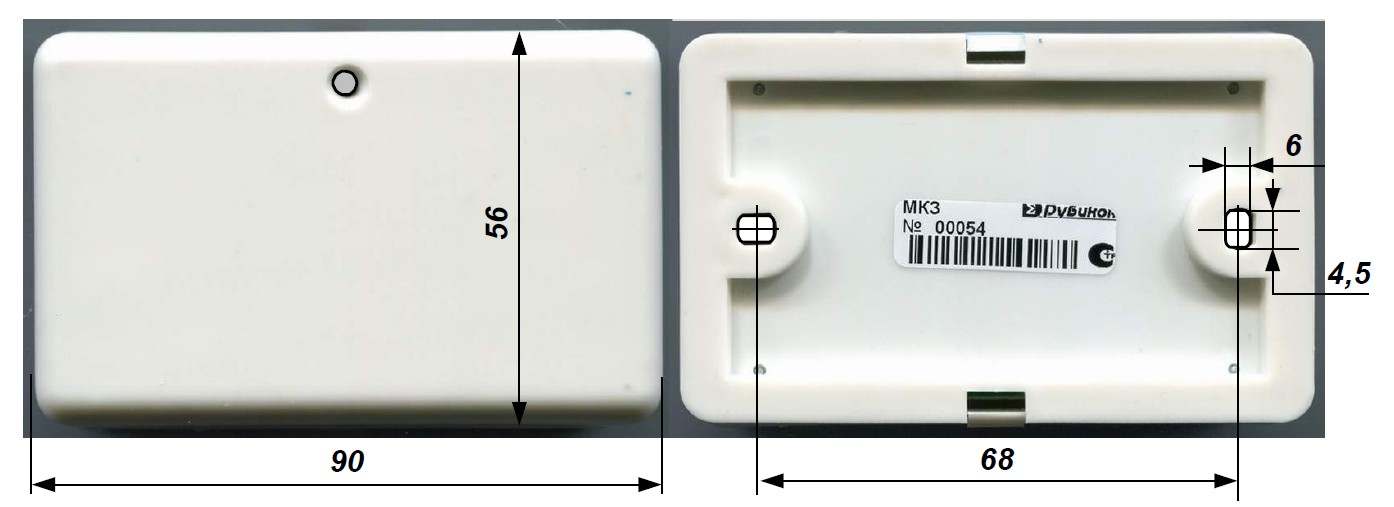

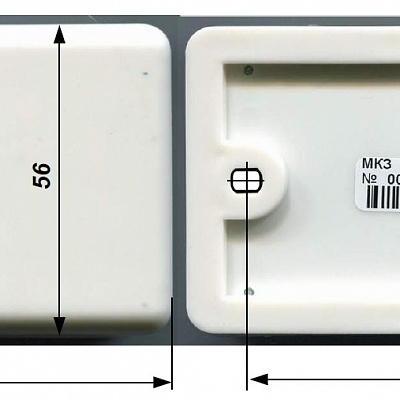

| Габаритные размеры, мм, не более | 92х58х32 |
| Масса, кг, не более | 0,03 |
